相同工質限量充注式(MOP充注)

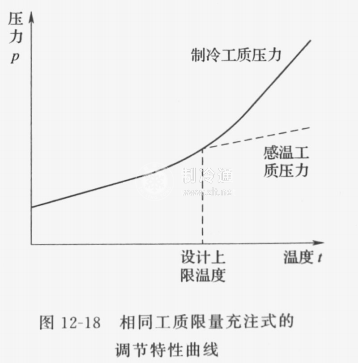

相同工質限量充注又稱氣體充注，指感溫機構中所充注的工質與制冷系統所用制冷劑相同，但充注量較小，使得當閥工作溫度達到設計上限溫度時，感溫工質全部成為飽和蒸汽，其調節特性曲線如圖12-18所示。

當閥工作溫度低于或等于設計上限溫度時，感溫工質為濕蒸汽，調節特性與相同工質充注式完全相同;當閥工作溫度高于設計上限溫度時，感溫工質為過熱蒸汽，其p-t關系為等容條件下溫度與壓力的關系，盡管溫度增加很多，但壓力增高并不多。因此，當蒸發溫度超過設計上限時，盡管蒸發器出口處制冷劑的過熱度很大，閥的開度并不很大。這樣可有效調控制冷工質流量，壓縮機不會過載。

相同工質限量充注式的缺點是當膜盒溫度低于感溫包溫度時，感溫工質會凝聚在膜片上，不能返回感溫包。因此在設計時，應在閥關閉時使膜盒溫度高于感溫包溫度，使膜盒中的工質蒸發。這種充注方式只適用于較大的熱力膨脹閥。
