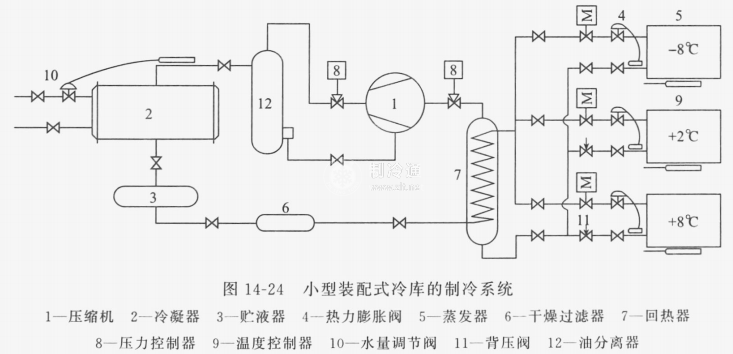

與冷藏陳列柜相似，小型裝配式冷庫可以是一庫配一套單獨的制冷系統，也可以是多庫合用一套制冷系統。小型裝配式冷庫采用單級壓縮制冷系統，其組成如圖14-24所示，用于蒸發溫度-25℃以上的場合。該系統是一機多庫單級壓縮系統，同時滿足三個不同溫度冷間的要求。由于不同蒸發溫度的蒸發器共用一條回氣管，壓縮機的吸氣壓力只能與蒸發溫度最低的一臺蒸發器的蒸發溫度相同。為此，在兩個較高溫度庫房的蒸發器出口安裝了背壓閥，即蒸發壓力調節閥。這樣做相當于在蒸發器出口又加了一個節流閥，雖然降低了熱力完善度，但簡化了系統、降低了造價，整體的技術經濟指標較高，每臺蒸發器的出口均設有止回閥，其目的是防止當壓縮機停機時，由于各蒸發器的壓力不同，會產生平衡作用，如無止回閥，制冷劑將全部流入溫度最低的一臺蒸發器中，壓縮機再次開機就會產生液擊。

水量調節閥的作用是根據冷凝器工況的變化，自動調節進入冷凝器的水量，使冷凝壓力和溫度維持大致不變。以防止冷凝壓力過低造成熱力膨脹閥的流量過小，保持工況的穩定和系統的正常運行。

如只有一個蒸發溫度，其系統為在圖14-24所示系統的基礎上去掉各個背壓閥。如采用風冷冷凝器，其系統為在圖14-24所示系統的基礎上用風冷冷凝器換掉水冷冷凝器，用室外溫度控制器控制風機開停以代替水量調節閥，并去掉油分離器。
