制冷裝置吸排氣壓力保護的主要目的是為了控制壓縮機運行時的排氣壓力和吸氣壓力。因為壓縮機排氣壓力過高，不但會增加電耗、影響機器壽命，而且有可能產生意外事故。當壓縮機吸氣壓力過低時，特別是低于大氣壓時，外界的空氣和水分可能進入制冷系統，影響制冷裝置的正常運行。另外，過低的吸氣壓力會影響潤滑油泵的供油量，危及壓縮機的各摩擦耦合件，影響壓縮機的使用壽命。

吸排氣壓力保護所用保護器件是壓力控制器，其中吸氣壓力保護用低壓控制器，排氣壓力保護用高壓控制器。如將高壓控制器與低壓控制器組合在一起，則成為高低壓控制器。根據所控壓力是否可調，壓力控制器可分為可調式與固定式兩種;根據動作后繼電器的復位情況，可分為自動復位和手動復位兩類。

高低壓控制器是一種受壓力信號控制的電器開關。現以廣泛使用的國產KD型高低壓力繼電器為例，對其結構和控制原理進行介紹。

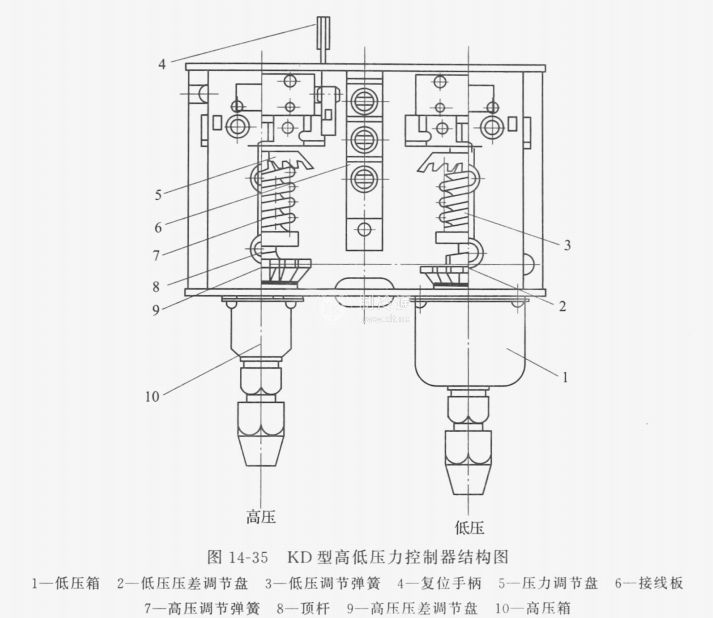

圖14-35為KD型高低壓控制器的內部結構，繼電器的高低壓接管分別與壓縮機的排氣閥和吸氣閥上的旁通孔(或閥)連接，接受排氣壓力和吸氣壓力信號，它的電器線路接入壓縮機電機的控制線路，這樣壓力繼電器就能根據接受到的吸、排氣壓力，直接控制壓縮機的開停。

當壓縮機排氣壓力高于高壓給定值時，高壓控制部分動作，壓縮機停機;當壓力下降至給定值以下，并不能使高低壓控制器復位，要降到給定值減去差動值以下，才能使壓縮機開機。當壓縮機吸氣壓力低于低壓給定值時，低壓控制部分動作，壓縮機停機;當壓力上升到給定值加上差動值時，壓縮機可以開機。

高低壓控制器的壓力控制值(限定值)可通過轉動各自的壓力調節螺桿而得到調節。順時針方向轉動壓力調節螺桿能使調節彈簧壓緊，壓力控制值升高，反之則降低。高壓壓差調節螺桿是調節高壓的差動值，當順時針轉動調節盤時，差動值增加，反之則減少。低壓差動值一般是固定值，不可調節。
