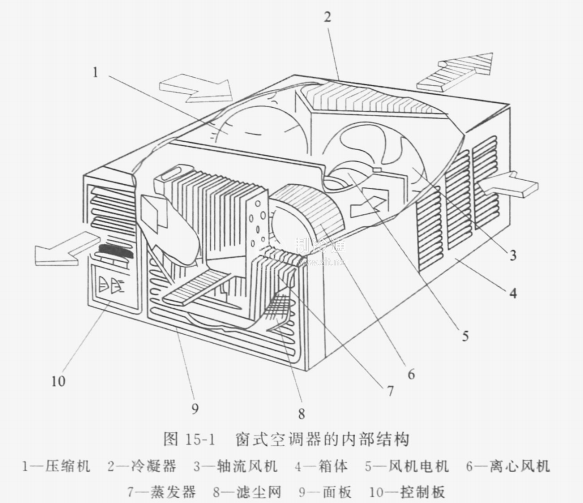

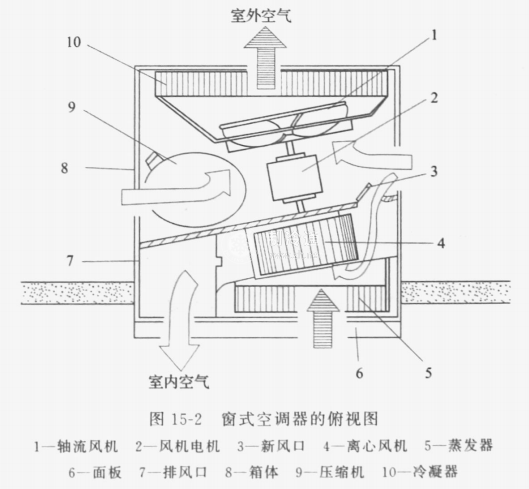

圖15-1為窗式空調器的內部結構，圖15-2為其俯視圖。

窗式空調器的內部用隔熱材料分成室內側和室外側兩個部分。室外環境空氣從機殼兩側的百葉窗或孔口進入室外側，由軸流風機強制吹過冷凝器，升溫后從后面排出。室內空氣由前面板進入室內側，經濾塵網濾去纖維和較大的灰塵顆粒，通過蒸發器冷卻，再被多翼前向離心風機吸入，然后經風機蝸殼、內部送風道和出風口回到室內，構成室內空氣循環。軸流風機和離心風機共用一臺雙軸伸電機，此電機有兩種或花種轉速。

當室內需要新風時，可打開新風口，由于在新風口處空氣靜壓低于大氣壓，新風在氣流的引射作用下進入室內側與冷空氣混合，由風機送往內部送風道。

室內空氣被冷卻時，不僅溫度降低，含濕量也下降，空氣中的一部分水蒸氣在蒸發器外表面凝結成水，由室內側流向室外側，經排水口排向室外。凝結水也可以存在室外側，用軸流風機葉片上的甩水環甩在冷凝器上，去冷卻冷凝器。
