力容器法蘭連接密封中的法蘭設計

   2020-10-15 和平1165
核心提示:壓緊面尺寸也稱密封而尺寸,包括壓緊面寬度、榫槽寬度和深度等。這些尺寸應由密封設計確定,與選用的壓緊面形式有關。

法蘭只是法蘭連接中的一個元件,法蘭設計必須聯系到墊片選擇和螺栓設計。至于法蘭本身的設計,當選定材料和形式之后,主要是確定法蘭各部分的尺寸—通常是參考法蘭標準,初擬法蘭尺寸,然后進行應力計算使之滿足需要。

法蘭尺寸的確定主要包括壓緊面尺寸、連接尺寸、強度尺寸和結構尺寸等4個基本尺寸的確定。

1.壓緊面尺寸確定

壓緊面尺寸也稱密封而尺寸,包括壓緊面寬度、樺槽寬度和深度等。這些尺寸應由密封設計確定,與選用的壓緊面形式有關。

2.連接尺寸確定

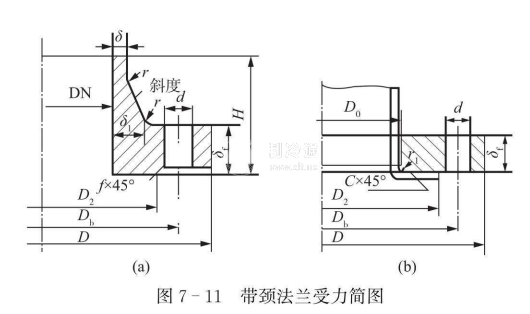

連接尺寸是指法蘭外徑D、螺栓中心圓直徑Db,螺孔直徑d和螺孔數n,如圖711示。其中Dbdn最為重要。這些尺寸必須滿足可拆連接的要求,應保證法蘭可以互換和通用。


為便于連接,螺栓中心圓直徑和相鄰兩螺栓孔弦長的尺寸允差,按壓力容器法蘭標準為±0.6 mm,按管法蘭標準為±0.3mm。任意兩螺栓弦長的允差為:DN≤550mm時,允差值為±1.0mm;DN600-1200mm時,允差值為±1. 5mm;DN> 1200mm時,允差值為±2.0mm。

3.強度尺寸確定

強度尺寸包括法蘭有效厚度δf、法蘭頸部高度h、法蘭頸部小端和大端有效厚度δ0及δ1等。其中主要是法蘭的有效厚度δf。這是與操作條件、法蘭形式和材料強度有關的一個基本尺寸,應由計算確定。標準中所給的數據是經標準化圓整后的強度計算值。

4.結構尺寸確定

這類尺寸視法蘭的結構型式而定。例如整體法蘭的頸部斜度和倒圓半徑r,活套法蘭的套合直徑Di和倒角,平焊法蘭的焊縫尺寸,螺紋法蘭的螺紋尺寸,襯里法蘭的檢漏孔尺寸等。當設計非標準法蘭時這些尺寸可參考法蘭標準確定。
