1.氣焊時銅管頗色與溫度關系

制冷系統管路接頭的焊接質量直接影響制冷性能。為了確保焊接質量，掌握焊接溫度是十分必要的。銅管顏色與溫度的關系。

2.焊接工件的嵌合間隙

焊接時，兩管之間要有適當?shù)那逗祥g隙，并要將被焊工件表面的氧化膜、油脂、臟物等清除干凈。

(1)套插銅管的間隙和深度。

當制冷系統與壓縮機的管道焊接時，制冷劑管插人管道的深度必須有10mm,如圖1一34所示。若小于10mm，在加熱時插入管易變位(向外移動)，導致焊堵。電冰箱制冷管道接頭插人深度及間隙要求如圖1一35所示。間隙一般選在0.05~0. 2mm之間。若接頭部分的間隙過大，則焊料難以均勻地滲人，會出現氣孔，導致系統漏氣;若間隙過小，則流進間隙的焊料減少，造成焊接質量不好，焊口強度不夠或形成虛焊。

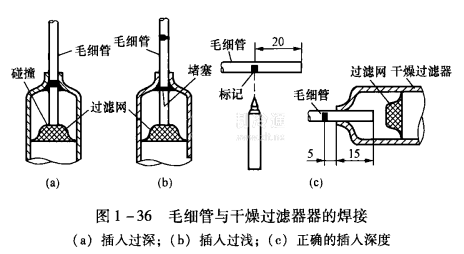

(2)焊接毛細管與干燥過濾器時，首先應注意毛細管插入干燥過濾器中的深度。插入太深，可能撞壞過濾網，易造成毛細管口被堵塞，如圖1一36 (a)所示;插入太淺，焊接時焊料會堵塞毛細管入口，制冷系統中的雜質會積聚在毛細管人口造成臟堵，如圖1一36 (b)所示。正確的插入深度應如圖1一36 (c)所示。
