家用中央空調系統的配置基本上可以分成以下幾種。

空氣源風管式熱泵機組

空氣源風管式熱泵機組主要有整體式和分體式兩種。

(1)整體式機組是將壓縮機、冷凝器、蒸發器和送風機等主要部件安置在一個機箱內，把機組放置在室外陽臺、地坪或屋頂上，用送回風管道與室內連接。

(2)分體式機組是將壓縮機和冷凝器等部件安置在一個機箱內，放置在室外陽臺、地坪或屋頂上，而將蒸發器和送風機等部件安置在一個機箱內，放置在室內，室內外機組與分體式空調器一樣依靠制冷劑管道相連。

空氣源風管式單冷機組燃氣熱風爐(或熱水爐)

空氣源風管式單冷機組+燃氣熱風爐機組在分體式空氣源風管式機組的基礎上，在室內機組的蒸發器位置旁加裝了熱水盤管。制冷時依靠壓編機組工作實現，制熱時依靠燃氣熱風爐(或熱水爐)供熱，從而實現了冷暖功能的轉換。

水源熱泵系統

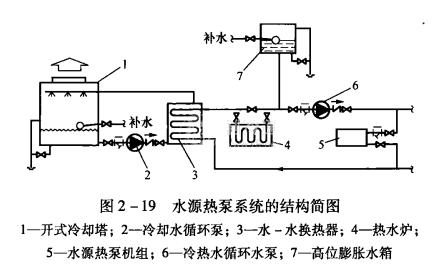

水源熱泵系統的結構簡圖如圖2一19所示。水源熱泵系統主要由放置在室內的水源熱泵機組、熱交換設備、供熱設備和循環水泵等組成。

水源熱泵系統的熱交換設備可分為散熱設備和供熱設備兩大類。散熱設備的形式大致有三種:天然冷源/換熱器(天然冷源為:土壤、地下水、地表水等)、開式冷卻塔/換熱器、閉式冷卻塔/換熱器。供熱設備的形式大致也有三種:天然熱源/換熱器、電熱水爐/嫩氣爐或燃油爐、集中熱源/換熱器。
