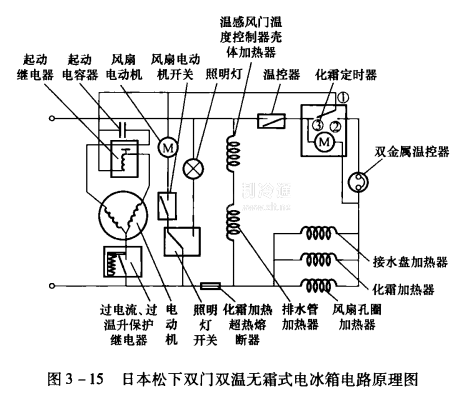

電路的工作原理為:電路接通電源后，當溫控器觸點接通，化霜定時器觸點①與觸點③接通時，壓縮機的起動與保護電路通過電流，壓縮機開始運轉，電冰箱開始制冷。同時化霜定時器的時鐘電動機M、化霜加熱器和化霜超熱保護器也有電流通過，雖然化霜定時器時鐘電機M與化霜加熱器串聯在電路中，但是由于化霜定時器時鐘電動機M的內阻遠大于化箱加熱器、接水盤加熱器、排水管加熱器和風扇口圈加熱器的并聯電阻，因此在電路制冷運行過程中，并聯后的加熱器并不工作，而化霜定時器的時鐘電動機M與壓縮機電動機同步運行進行計時。

當制冷壓縮機累計運行時間達到8h后，化霜定時器的觸點③與觸點⑦斷開，觸點③與觸點②接通，壓縮機和風扇電動機停止運轉，開始化霜。此時，化霜定時器的時鐘電動機被雙金屬化霜溫控器短路，電流經與時鐘電動機并聯的雙金屬化霜沮控器使化霜加熱器工作。隨著化霜過程的進一步進行，蒸發器表面的溫度逐漸升高，當蒸發器表面溫度達到13℃時，蒸發器上的霜已全部融化，雙金屬化霜溫控器觸點跳開，切斷化霜加熱器的供電電路，與此同時，恢復對化霜定時器時鐘電動機的供電，在化霜定時器時鐘電動機工作約2min以后，化霜定時器觸點③與觸點②斷開，觸點③與觸點①接通，制冷壓縮機又起動運轉，時鐘電動機又開始累計時間達到8h后。重復上述過程。

制冷壓縮機重新制冷運行后，當蒸發器表面溫度降低到-5.5℃左右時，雙金屬化霜溫控器的觸點復位，為下一個化霜周期做好準備。
