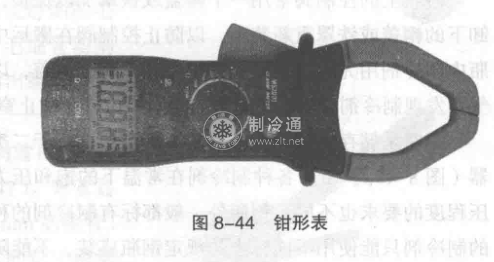

鉗形表是應用十分廣泛的測量儀器(圖8-44)，是制冷空調設備電氣故障檢修中最常用的工具，它可以測量交流或直流電壓、交流電流、電阻等。

    鉗形電流表是由電流互感器和電流表組合而成。電流互感器的鐵心在捏緊扳手時可以張開，被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口，當放開扳手后鐵心閉合。

    穿過鐵心的被測電路導線就成為電流互感器的一次線圈，其中通過的電流便在二次線圈中感應出來，從而使與二次線圈相連接的電流表有指示，測出被側線路的電流。鉗形表可以通過轉換開關的撥擋，改換不同的量程，但撥擋時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5-5級。為了使用方便，表內還有不同量程的轉換開關供測不同等級的電流以及測量電壓的功能。

    (1)測量交流、直流電壓。將轉換開關轉換到交流電壓(ACV)或直流電壓擋(DCV )，并選擇大于被側電壓的量程，然后把紅、黑表筆分別接觸被測電源的兩相，面板顯示數字即為被測電壓值。交流電壓沒有固定的極性，鉗形表的表筆可以不分正負極使用。測量直流電壓時，需要區分被測電壓的極性，紅表筆接電壓正極，黑表筆接電壓負極，表筆極性接錯可能會損壞鉗形表。

    (2)測量交流電流。將轉換開關旋到交流電流(ACA)合適量程上，測量時只要將被測電線夾在它的鉗形口里，利用電磁感應原理，顯示屏就能指示電線中的電流強度。

    (3)測量電阻。將轉換開關旋轉到合適的量程上，測量前將兩表筆短接，這時顯示屏讀數應為“0”并發出鳴叫聲。如果顯示數字不為0，說明鉗形表?yè)p壞或電力不足。測量時將表筆接在被測電阻兩端，屏幕上顯示數字即為被測電阻值。
