曲軸的裂紋常發生在曲柄肩上。產生裂紋的原因很多，如對曲柄肩的圓角半徑加工處理不恰當，引起應力集中；工作時軸承間隙過大，引起沖擊荷載以及曲軸彎曲；各主軸承安裝不同心而引起交變應力都能使曲軸產生裂紋，見圖5-26所示。

如未及時發現裂紋采取措施，可能發生折斷曲軸的嚴重事故。在軸頸表面發現有軸向裂紋經研磨后，如能消除者.尚可繼續使用。如發現有徑向裂紋，則在使用中因受應力作用，裂紋將會逐漸擴大。

故應于發現這種裂紋時，有備用曲軸應即更換，不宜再采用任何修復措施，以防止修復加工后的部位，在不正常作用下造成嚴重事敵。若因材料困難修復后繼續使用時.可用焊接方法修

復，但必須積極準備新軸，及時更換，以保證安全運轉。

    焊接曲軸裂紋的方法：焊前用鏨子將裂紋處殘余變形的金屬剔去，使新的金屬全部顯露出來。剔成的槽口寬度以易于焊接操作為準。為防止焊后變形，可以采取：

    ①反彎曲(其量為1-4mm不等)；

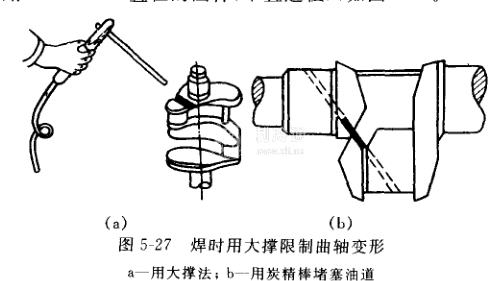

②加支撐（可用10- 12mm直徑的圓桿，不宜過粗)，如圖5-27。

    焊時將焊接部位預熱至350-450℃，油道用炭精棒堵塞，夾緊在適當?shù)膶?zhuān)用焊架上，以低碳鋼焊條用電焊熔接。焊接過程中曲軸溫度下降，應再次加熱繼續焊接，焊后立即在500-600℃下熱處理。
