(1)軸承合金的熔化

    加熱溫度越高，處于溶液狀態(tài)越久，則合金被氧化的可能性也越大，則鑄造軸承合金后的質(zhì)量也愈差。防止措施有：

    ①熔化了的巴氏合金(軸承合金)表面用木炭遮蓋，可觀察木炭顏色掌握溫度不使過熱。合金溫度在400℃時(shí)，木炭底層發(fā)紅，合金溫度達(dá)450℃時(shí)木炭底層呈赤熱狀態(tài)。此溫度較合適。合金溫度達(dá)490~500℃時(shí)木炭底層會(huì)燒焦成灰燼。

    ②合金在熔化過程中，禁止將浮起在上面的氧化物排除。熔化時(shí)間越快越好。

    ③應(yīng)采用口徑小的柑鍋，減少合金與空氣的接觸。

    ④定期投入硼砂并予以攪拌，使氧化物還原，并促使氧化物上浮。

    (2)澆鑄方法

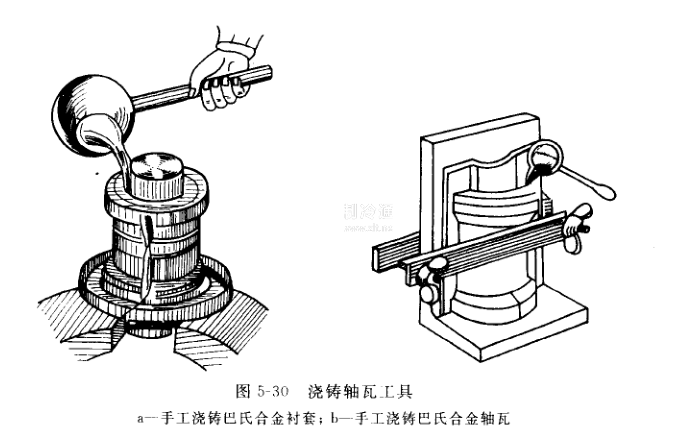

①用模型澆鑄軸承合金，就是軸承在0止的狀態(tài)下把熔化的合金澆到鑄模中去，見圖5-30。

    這種方法的缺點(diǎn)是鑄模的預(yù)熱難以保持技術(shù)要求。合金中易生氣孔和砂眼，澆出的合金層較厚。

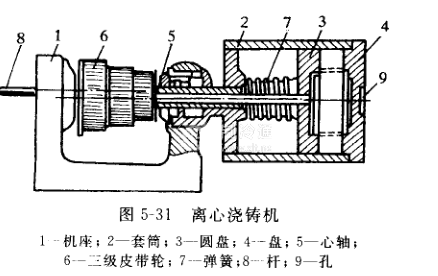

②離心澆鑄法離心澆鑄是在專門的一個(gè)旋轉(zhuǎn)夾其中完成的，見圖5-31所示。

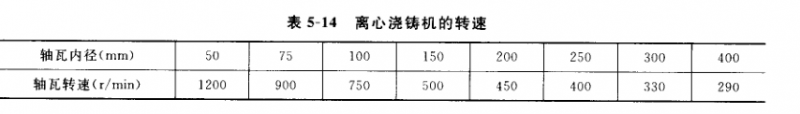

    合金從澆口滾到旋轉(zhuǎn)中的軸瓦的鋼背表面，以摩擦力和離心力的作用在表面貼敷一層，直至結(jié)成固體。這種方法的優(yōu)點(diǎn)為：合金晶粒細(xì)致，韌性增高，合金層緊密，無氣孔砂眼，耐磨性好，磨擦系數(shù)低，但要特別注愈轉(zhuǎn)速，其轉(zhuǎn)速與軸瓦直徑有關(guān)，見表5-14。轉(zhuǎn)速過快會(huì)發(fā)生偏折現(xiàn)象。

    在離心澆鑄時(shí)，熔化軸承合金過程以及準(zhǔn)備工作等都.與手工澆鑄時(shí)相同。

    ③對軸瓦的質(zhì)量要求：

    a.澆鑄后的軸瓦應(yīng)有足夠的加工余量。

    b.表面呈銀白色。

    c.表面應(yīng)無光亮的大晶體。

    d.合金與基本金屬結(jié)合牢固.若將澆鑄好的軸瓦吊起.用小錘敲打時(shí)，發(fā)出清脆的聲音，便說明合金在鋼背上結(jié)合牢固。

    e.合金上允許有個(gè)別的砂眼，但其深度不得超過3mm，數(shù)量不超過三個(gè)，相距在10mm以上。

    ④澆鑄軸瓦合金時(shí)，應(yīng)遵守的安全技術(shù)規(guī)則：

    a.在使用鹽酸時(shí)必須謹(jǐn)慎.以免燒傷皮膚。

    b.用酸腐蝕鋅時(shí)，應(yīng)在室外進(jìn)行。

    C.在配制酸溶液時(shí)，必須將酸慢慢傾注在水里，而不應(yīng)將水傾注在酸里，否則會(huì)引起酸的強(qiáng)烈飛濺而燒傷皮膚。

    d.澆鑄勺子浸入熔化的軸承合金之前應(yīng)當(dāng)烘干，因?yàn)闈裆鬃咏霑r(shí)，會(huì)引起軸承合金飛濺而燒傷皮膚。

    e.必須小心地、緩慢地將溫度計(jì)浸入合金槽中，并將溫度計(jì)放在熔槽表面預(yù)先加熱。
