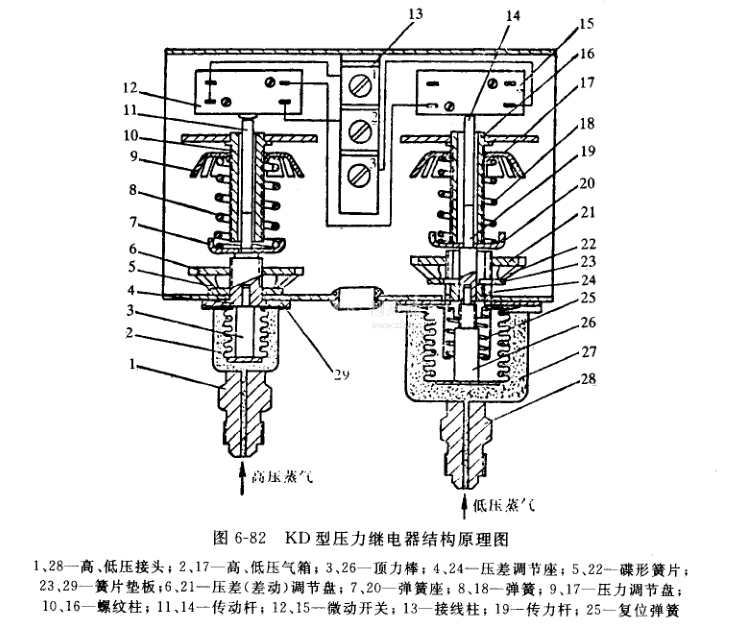

圖6-82是KD型高低壓繼電器，即由高壓繼電器B和低壓繼電器A組合而成。圖6-83是KD型壓力繼電器的接線圖。圖6-84為FP型壓力繼電器。它們的構造雖然不盡一樣，但是其工作原理基本是一樣的。以KD型為例，如圖6-83所示，接線柱1和接線柱3串聯在壓縮機的控制線路中，很明顯看出來，無論是開關A還是開關B，只要有一個開關斷開，那么壓縮機控制電路就斷開停機。B開關是當高壓超過規定值時而斷開，A開關是低壓低于規定值時，開關在彈簧作用下斷開停機，這樣就起到高壓和低壓的保護作用。TK型就相當于B開關；TD型就相當于A開關。新系列YK型與KD型工作原理一樣，YK306型是高低壓合為一體的控制器。YK6型是低壓控制器，YK30型是高壓控制器.其工作原理和作用均與KD型基本相同。
