由水和空氣聯合冷卻方式的冷凝器包括淋水式冷凝器和蒸發式冷凝器兩大類。在這兩類冷凝器中，制冷劑在管內冷凝，冷卻水噴灑在傳熱管外。在淋水式中，制冷劑放出的熱量大部分依靠空氣自然對流帶走，少部分熱量是由水的蒸發吸熱帶走。在蒸發式中，制冷劑放出的熱量主要由水的蒸發吸熱帶走，蒸發時產生的蒸汽由強制流動的空氣帶走，少部分熱量通過管壁傳給管外壁上的水膜，由水膜傳給空氣。傳熱管均為光滑鋼管。

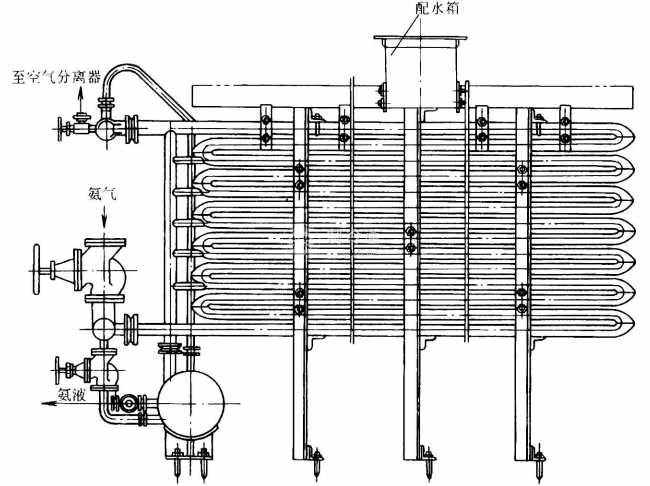

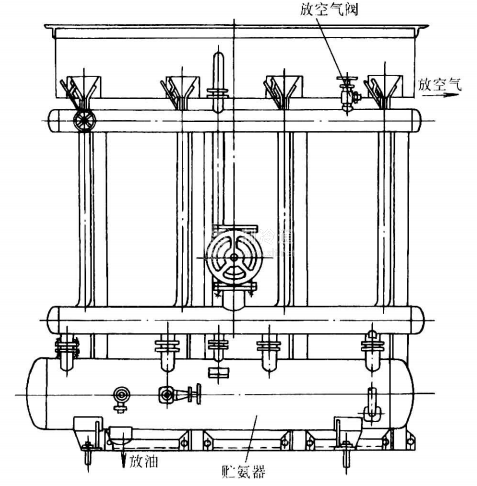

淋水式冷凝器又稱為淋激式冷凝器。根據傳熱管排列不同分為兩種:一種是用無縫鋼管制成蛇形管組，稱為橫管淋水式冷凝器(一般簡稱為淋水式冷凝器);另一種用無縫管彎制成螺旋形管組裝而成，稱為螺旋管淋水式冷凝器。圖8-18為橫管淋水式冷凝器示意圖。冷卻水從上部配水箱流入水槽中，經水槽鋸齒形溢水口均勻地流下，淋澆在冷卻管組外表面，最后流入水池。制冷劑蒸氣由下部進入冷卻管組，管內凝結的制冷劑液體從冷卻管一端彎頭處支管導出，后經主管流入貯液器。淋水式冷凝器一般用于氨制冷裝置。

淋水式冷凝器結構簡單，制造容易、清洗方便，但其占地面積大、冷卻效果易受氣候條件形響，一般多裝在屋頂或?qū)ｉT建筑物上。螺旋管淋水式冷凝器可減少焊接工作量，節省加工工時，經測試其傳熱效果和橫管式淋水冷凝器相當。
