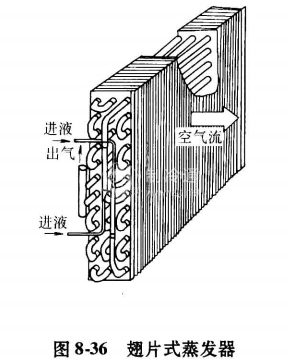

翅片式蒸發器如圖8-36所示，它一般用于小型空調制冷系統。液體制冷劑不斷從蒸發器周圍吸收熱量，在管內蒸發汽化，使周圍空氣不斷降溫，從而達到空調制冷目的。在熱泵系統中，翅片式蒸發器也可轉換成冷凝器。

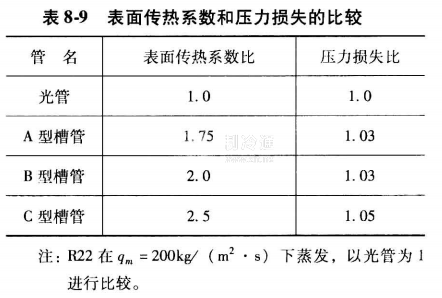

翅片式蒸發器所用的傳熱管、翅片和強制對流空氣冷卻式冷凝器相同，當R22在3種不同槽形內螺紋管內蒸發時，表面傳熱系數和壓力損失的比較見表8-9。

由上表可見。R22在管內蒸發時，C型楷內螺紋管的表面傳熱系數最高，其表面傳熱系數比A型、B型管要提高50%以上，而壓力損失僅增加2%。

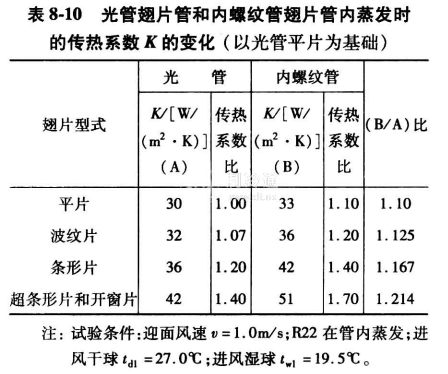

用高效內螺紋管和高效翅片組合后，使翅片式蒸發器的總傳熱系數大為提高。表8-10列出在光管翅片管和內螺紋管翅片管內蒸發時的傳熱系數變化。由表可見，采用高效翅片時，用內螺紋管代替光管，可提高傳熱系數20%以上，比光管平翅片的傳熱系數提高70%。

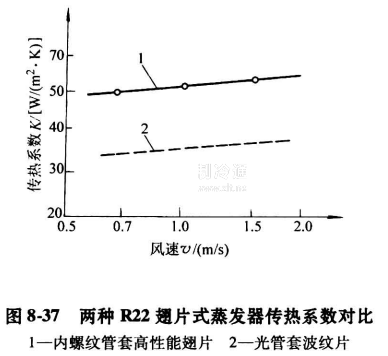

圖8-37示出了在R22翅片式蒸發器中，采用了高效翅片和內螺紋管的組合，使翅片式蒸發器的傳熱系數比光管套波紋片提高了60%以上;使原先用光管套波紋片的翅片式蒸發器中，迎面風速需2. 5m/s以上才能達到的傳熱系數，在使用內螺紋管套高性能翅片的翅片式蒸發器時，迎面風速僅需0.7~1.0m/s即可達到，從而降低了空調機的噪聲。
