大部分蒸發式冷凝器采用的是蛇形盤管設計，熱的制冷劑氣體進入頂部盤管，通過幾個回路來回把過熱氣體冷凝為飽和液體。這種較長的冷卻回路通常會產生一定的壓力降，但不會明顯影響制冷系統的運行。

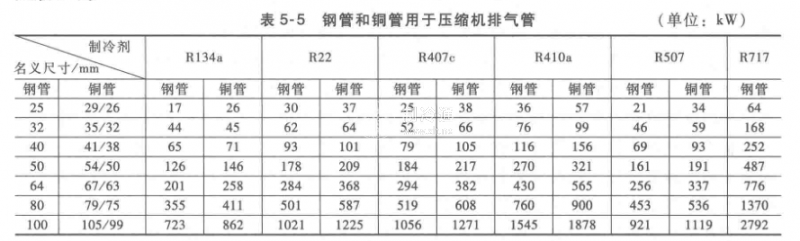

蒸發式冷凝器的設計通常會允許每30m等效對應0.5℃的壓力損失。ASHRAE(美國采暖、制冷與空調工程師學會)手冊基礎篇采用這個標準，作為排氣管的能量表的基礎，見表5-5。

注意排熱量基于以下條件：

回氣管：R22、R134a、R407c、R410a、R507為4.4℃；冷凝溫度40.6℃。

回氣管：氨-6. 7℃；冷凝溫度35. 7℃。

排熱量基于排氣管摩擦壓降每30m的等效管長度相當于0.5℃的飽和溫度變化。排氣管各種制冷劑每30m的摩擦壓力降見表5-6。

    在冷鏈物流冷庫，工業制冷技術的特點是常采用冷凝器和壓縮機并聯，特別是氨系統。在過去的氟利昂系統卻不一定，因?yàn)樵诓⒙?lián)機組中油的分布可能是一個問題。但現在的發展情況已經有了很大的變化，即使在中等規模的冷庫，通常設計蒸發式冷凝器并聯，以適應大范圍的負荷變化。在冷凝器并聯連接時，應該遵守以下原則：

    1)并聯的冷凝器各自的出液管，在接入公共的出液總管前必須設置存液彎。

    2)出液管到出液總管的距離有足夠的垂直高度。

    3)在貯液器與蒸發式冷凝器的出口安裝平衡管。

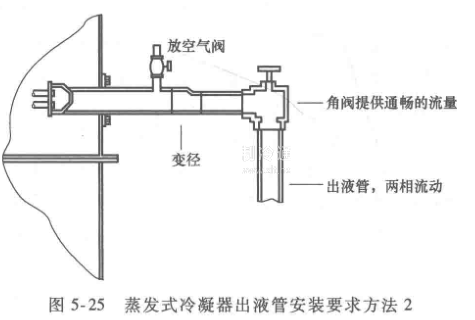

出液管道設置存液彎的目的，是幫助液體從冷凝器排走。多臺并聯冷凝器出液管如果不設置存液彎，會出現圖5-25所示的潛在問題，由于各個冷凝器沒有設置存液彎，右邊的冷凝器，至少在這一刻出現制冷劑低流量。造成低流量的原因包括:與其他冷凝器設計不同，或風機完全或部分關閉。

因?yàn)閮山M蒸發式冷凝器盤管壓降應該是相同的，進氣口和出液口是冷凝器的兩個共同的管道連接位置。左邊是唯一在運行的冷凝器盤管，而右邊冷凝器盤管由于壓降低使液體回流到冷凝器管。假設出液管的管徑大，左邊的冷凝器可用管的排氣壓頭，會把液體壓回右邊冷凝器的蒸發盤管中。

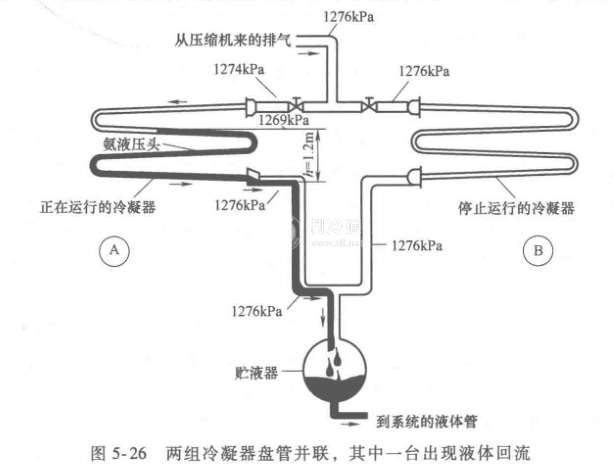

    在這個例子中，一組冷凝器盤管運行，另一組冷凝器盤管是空閑的(圖5-26)。停止運行的冷凝器沒有液體流過，所以沒有壓降，而且排氣管路壓力1276kPa(表壓)與貯液器平衡。運行的冷凝器滿負荷下共有7kPa的壓力降。冷凝的氣體流經入口維修閥的12kPa和通過盤管的5kPa壓降。但這種情況制冷劑不可能流動。從1269kPa(表壓)低壓液體無法流動到1276kPa(表壓)較高的壓力貯液器中。因此，出現了一個建立液體的壓頭或“液柱”的運行的冷凝器(圖5-27)，直到壓差或損失抵消。在這種情況下，使運行冷凝器的制冷劑流動建立壓力差為1276kPa(表壓)減1269kPa(表壓)等于7kPaa 7kPa相當于1. 2m氨的液柱。

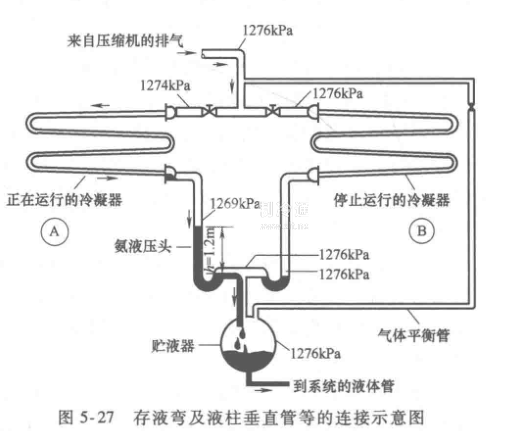

為了避免液體回流其中一組冷凝器盤管，兩組冷凝器盤管的出液管應該做存液彎，管道的布置如圖5-27所示。再一次重申，兩組燕發式冷凝器有共同進氣口和出液口，因此通過壓降也是相同的，但由于出液管有存液彎，因此出液管是滿液的，在垂直出液管道不同液面壓降會有不同。因此，在左邊冷凝器出液管道建立了液體壓頭，而不會對沒有建立液體壓頭的冷凝器性能產生不利影響。

如圖5-27所示，正確的管道布置需要設立一根足夠高的垂直管段。所需的液柱高度可以估計出來，氨蒸發式冷凝器在運行時最大理論壓降通常約為3.4kPa，這是沒有運行和運行的蒸發式冷凝器之間的最大壓力差。對于氨制冷劑0. 6m的液柱將彌補這一壓力差，但大多數國外產品生產廠家的說明書建議，冷凝器出液管的垂直管段應有1. 2m的氨液柱高度(在我國這個高度通常建議在1.5~1.8m) ，R22液體的密度是液氨的兩倍，即對于R22只需要一半的液柱長度，但R22在冷凝器中的壓降約是氮在冷凝器的四倍。R22壓差高的原因是其潛熱低，對于已經確定排熱能力的冷凝器，R22的存液要產生流動需要設立的液柱高度是氨的六倍。使用并聯的R22蒸發式冷凝器，安裝垂直管段推薦液柱高度為2.4m。但是蒸發式冷凝器的國外廠家同時考慮管道、閥門阻力等因素的建議是：氨的液柱高度是1.5m，氟利昂制冷劑的液注高度是3.7m。

    換言之，在制冷的冷凝系統，如果需要兩組以上的蒸發式冷凝器并聯使用，當系統只有一組冷凝器盤管運行時，為了避免其他蒸發式冷凝器的盤管出現液體回流，需要在冷凝器的出液管到達集管前各自設里存液彎。而與冷凝器出液管連接的貯液器(或者虹吸桶)，在氣相管上設置有平衡管。這樣，可以保證它們之間的運行壓力是基本平衡的。由于出液管存液彎的存在，可以建立足夠高的液柱壓力，來推動這些液體流動，這個液柱高度由不同制冷劑的物理特性來確定。

    氟利昂系統的冷凝器并聯需要高液柱。在實際工程設計時，冷凝器的出液口離安裝的平臺一般很少能夠做到3.7m。在這種情況下，可以把貯液器或者虹吸桶的進液口做成如圖5-28所示(下進液)。這種做法稱為P形彎做法，只要高度h≥3.7m就可以了。當然把出液集管安裝在貯液器或者虹吸桶的附近稍高的上方也是可以的。

    上述的建立垂直管液柱，只是在燕發式冷凝器并聯運行時需要考慮的問題。如果蒸發式冷凝器并沒有并聯運行(僅單臺運行)，就不需要考慮以上問題。
