止回閥又稱逆止閥或單向閥，是依靠閥前、閥后流體的壓力差而自動閉啟，以防介質倒流的一種閥門。止回閥閥體上標有箭頭，安裝時必須使箭頭的指示方向與介質流動的方向一致。

止回閥按閥芯的動作，分為升降式和擺動式兩種。

    (一)升降式止回閥

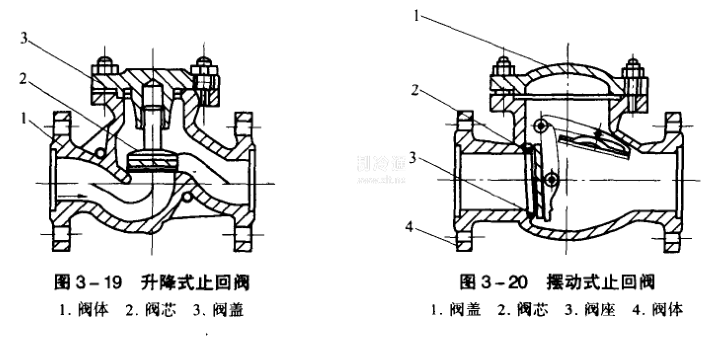

    升降式止回閥又稱為截門式止回閥，主要由閥蓋、閥芯、閥桿和閥體等零件組成，如圖3-19所示。在閥體內有一個圓形的閥芯，閥芯連著閥桿(也可用彈簧代替)，閥桿不穿通上面的閥蓋，并留有空隙，使閥芯能垂直于閥體作升降運動。這種閥門一般應安裝在水平管道上。升降式止回閥的優點是：結構簡單，密封性較好，安裝維修方便。缺點是：閥芯容易被卡住。

    (二)擺動式止回閥

    擺動式止回閥主要有閥蓋、閥芯、閥座和閥體等零件組成，如圖3-20所示。閥芯的上端與閥體用插銷連接，整個閥芯可以自由擺動，當進口壓力高于出口壓力時，介質便頂開閥芯進入容器。當進口壓力低于出口壓力時，容器內壓力便壓緊閥芯，阻止介質倒流。擺動式止回閥的優點是：結構簡單，流動阻力較小。缺點是：噪音較大，密封性差。
