正恒閥是一種常閉型閥門，有ZZHA-3型和ZZHB-3型兩種型號，ZZHA-3型其結構如圖3-1。

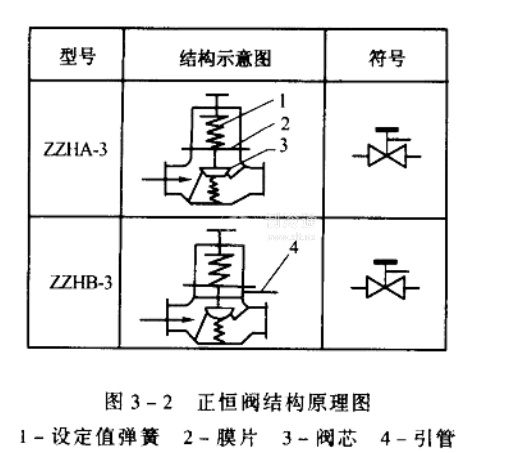

ZZHA-3型恒壓閥在閥體和閥罩之間用不銹鋼膜片分成上下兩部分。上半部分為閥罩，閥罩內為彈簧調節系統，用它可調節恒壓閥動作的設定壓力值。右旋彈簧調節桿為增加彈簧力;左旋彈簧調節桿為減小彈簧力。下半部分為工質通道系統。ZZHA-3恒壓閥的結構原理見圖3-2。

作用在膜片上方的是彈簧調節系統的彈簧力，作用在膜片下方的是閥進口處氣體的壓力。當膜片下方氣體壓力升高，超過彈簧力時，膜片2中心被頂起，帶動閥芯3上移，閥口開啟，隨著壓力逐漸升高，閥口也成比例地逐漸開大;當膜片下面壓力降低時，膜片中心在彈簧力作用下下移，閥11關小，隨著壓力逐漸降低，閥口成比例地關小。在閥門剛開啟和全開啟這一范圍內，閥口的開啟度與膜片下方的壓力成正比。閥的工作過程用一句話來形容就是“升開降閉”。ZZHA-3型恒壓閥膜片下感受的是進口處壓力，因而閥的開啟度與進口壓力成正比，可以使進口壓力恒定在調定值。

ZZHB-3型恒壓閥與ZZHA-3型恒壓閥的結構基本相同，不同點僅在于ZZHB-3型恒壓閥膜片下面用一隔板把膜片與閥進口隔開，在隔板與膜片之間引出一引管，引入系統所需控制地方的壓力作用于膜片下面，膜片上面仍受到彈簧力的作用，其余結構與ZZHA-3相同。其結構原理見圖3-2。由于ZZHB-3恒壓閥膜片下面感受外接管引入壓力，所以，在閥門剛開和全開范圍內，閥口的開啟度與外接管的引入壓力成正比。
