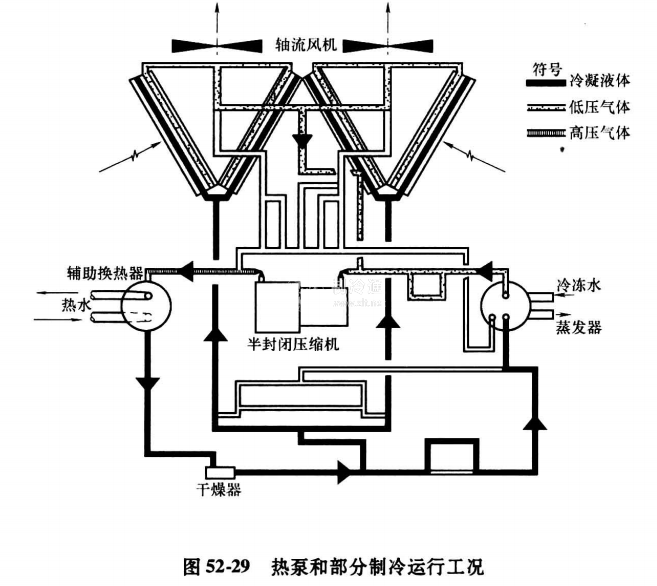

圖52-29為熱泵和部分制冷運行工況，這是在用戶希望獲得盡可能多的熱量，同時又需要少部分供冷的情況。此時，通過輔助換熱器，可獲得機組的全部冷凝熱，并以一定溫度和流量的熱水供用戶使用。與此同時，用戶仍可通過冷卻器(蒸發器)制取所需的小部分冷量提供使用。

圖52-30為機組中的兩組空氣側換熱器輪流除霜運行工況。在機組按空氣熱源熱泵工況(部分或全部)運行的情況下，當室外空氣溫度較低時，空氣側換熱器表面便有可能結霜。為此，當機組運行一段時間后，可根據換熱器表面的結霜情況，適時地轉入除霜工況運行。

此時，壓縮機排出的高溫高壓制冷劑蒸汽，可先進入某一組空氣側換熱器(此時用作冷凝器)，借助制冷劑的熱氣流和其冷凝熱，使霜層融化。隨后再通過制冷系統中相應閥門的切換，可依次將排氣的熱氣流，導至另一組空氣側換熱器，使之除霜。顯然，在機組進行除霜時，輔助換熱器將中斷工作，停止供熱。
