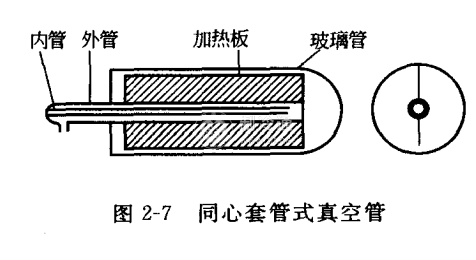

同心套管式真空管(或稱直流式真空管)的外形跟熱管式真空管較為相似，只是在熱管的位置上用兩根內外相套的金屬管代替(見圖2-7)。工作時，冷水從內管進人真空管，被吸熱板加熱后，熱水通過外管流出。

這種真空管的主要特點是:

·熱效率高。傳熱介質進人真空管，被吸熱板直接加熱，減少了中間環節的傳導熱損。

·可水平安裝。在有些場合下，可將真空管水平安裝在屋頂上，通過轉動真空管而將吸熱板與水平方向的夾角調整到所需要的數值，這樣既可簡化集熱器支架，又可避免集熱器影響建筑外觀。

目前，德國Prinz公司和北京桑達公司都生產直流式真空管。兩家都采用玻璃一金屬熱壓封技術，不過Prinz采用電鍍黑鉻涂層，而桑達采用磁控濺射鋁二氮二氧涂層。另外，桑達真空管與集管之間的連接比較簡單、可靠。
