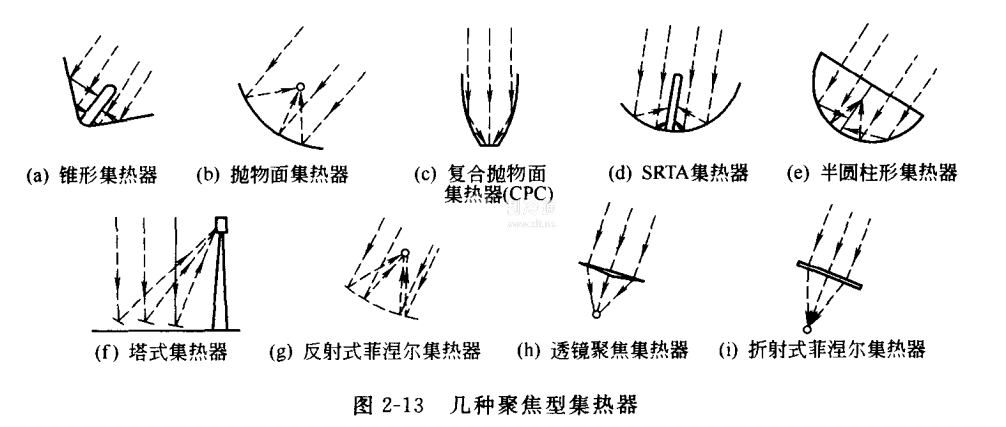

聚焦型集熱器的種類很多，見圖2-13。按聚焦方式的不同，分類如下:

1.使用反射光學系統的聚焦裝置這類聚焦裝置是通過曲面反射鏡反射聚焦，它有以下幾種型式的集熱器:

(1)錐形集熱器，配合圓柱形接收器。常用于太陽灶。

(2)旋轉拋物面和拋物柱面反射型集熱器。目前廣泛使用。

(3)復合拋物面集熱器(CPC)。這是一種不必嚴格跟蹤的集熱器。

(4)固定的球形反射聚光器，配合跟蹤的接收器((SRTA)

(5)半圓柱形集熱器。這是SRTA的進一步發展，接收器不必跟蹤，半圓柱形反射聚光器隨季節調整幾次就可以了，結構較SRTA簡單，容易制造。

(6)塔式集熱器。這是大中型太陽熱動力系統中最有前途的一種集熱器。

(7)反射式菲涅爾集熱器。

2.使用折射光學系統(透鏡等)的聚焦裝置采用這類聚焦裝置的集熱器有以下幾種型式:

(1)透鏡聚焦式集熱器。

(2)折射式菲涅爾集熱器。

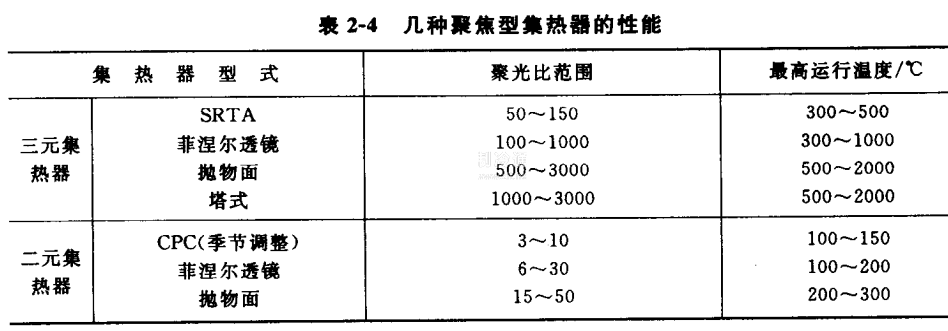

另外，按聚焦程度的不同，可把集熱器分為將太陽光聚集成“點狀”焦斑的三元集熱器以及將太陽光聚焦成“線狀”焦斑的二元集熱器。點聚焦系統呈中心對稱，一般應用在要求高聚光比C的場合，如太陽爐和中心接收動力系統。線聚焦系統呈軸對稱，一般應用在中等聚光已足夠達到所需工作溫度的場合。表2-4列出了幾種聚焦型集熱器的性能。
