分體熱泵型落地式房間空調器外形及循環流程

   2022-03-25 sj603
核心提示:分體熱泵型落地式房間空調器(簡稱柜式熱泵型空調器)

商用(大型)分體熱泵機組,其形式有立柜式、天花板嵌入式,天花板懸吊式和屋頂式空調機等,其制冷及制熱量一般為7一100kW,電源為280V、50Hz。立柜式熱泵機組是目前我國用得最多的一種商用空調機組,制冷或制熱量5一15kW的立柜式熱泵型空調機,其風機的余壓較小,適合于直接裝在房間里使用。從20到100為大型立柜式熱泵空調機,其風機的余壓較大,可用接風管的方式將風送入各個需要制冷或制熱的空調房間。柜式空調機根據冷凝器的冷卻排熱方式的不同,有風冷式和水冷式兩種。水冷式柜機采用水冷式冷凝器,通常冷凝器,壓縮機與蒸發器,風機、電氣控制等零件裝在一個柜內,屬整體式空調機。風冷式柜機采用風冷冷凝器,與壓縮機一起組合成室外機,也屬分體式空調機。

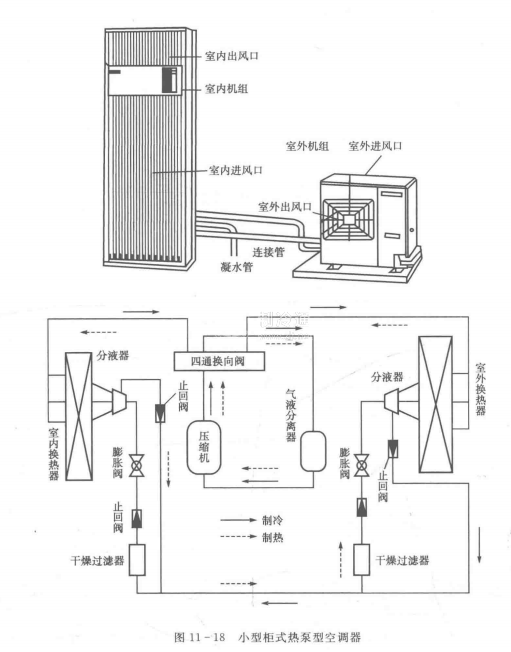

圖11-18為小型柜式熱泵型空調器的外形示意圖及循環流程圖,適合于直接放在房間里使用。風冷柜式熱泵型空調器由室內機組和室外機組兩部分組成。室內機組的出風口是風柵,其葉片是可動的。可根據需要板動葉片,使其傾斜一個角度,從而改變出風口冷氣流的方向。

制冷時,壓縮機排出的高壓蒸汽經過四通換向閥、室外換熱器、分液器、止回閥、干燥過濾器、熱力膨脹閥、分液器、室內換熱器、四通換向閥、氣液分離器,最后回到壓縮機,即制冷劑順著圖11-18上的實線箭頭方向流動。供熱時,制冷劑順著虛線箭頭方向運動,為了適應供熱、制冷時壓縮機壓力比和制冷劑流量的較大變化,小型柜式熱泵型空調器采用雙熱力膨脹閥,并因此增加了兩個分液器。
