（一）集油器的布置

高壓集油器一般布置在室外靠近放油較多的設備（如油分離器）附近。低壓集油器也可以布置在設備間內，但其基礎四周應設排水明溝，手動放油的集油器，其放油管應接到室外放油，以免放油時逸出的氨氣污染室內空氣。

（二）空氣分離器的布置

空氣分離器一般布置在靠近高貯桶和冷凝器的地方。臥式四層管式空氣分離器一般是用支架支撐在操作比較方便的墻上，其安裝高度以離地1.2為宜。安裝時應有一定的傾斜度。即使進液管端比另一端高20m。也可用支架支撐在貯液器上，以節省占地面積。

立式空氣分離器也是用支架支撐在操作方便的墻上，若冷凝下的液體要排向貯液器時，則應安裝在貯液器進液口600mm以上的高處。

當然，當冷凝器和貯液器都布置在室外時，空氣分離器也應布置在靠近這些設備的室外墻上。

（三）加氨站的布置

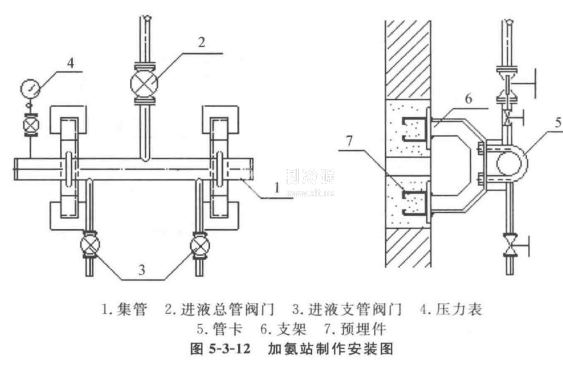

由于冷庫在投產前必須向系統加氨，投產后也應根據具體情況定期向系統內添加制冷劑，所以需設置加氨站。加氨站可由2~3根?22×3的進液支管及一根?38×3的進液總管焊接在一根?57×3.5的集管組成。集管上設有壓力表；有的還設有抽空閥，應注意的是進液總管上的閥門必須反裝，見圖5-3-12.加氨站應布置在靠近總調節站以及機房出入口的室外墻上，并應考慮氨瓶運輸?shù)姆奖愫图影辈僮骺臻g。
