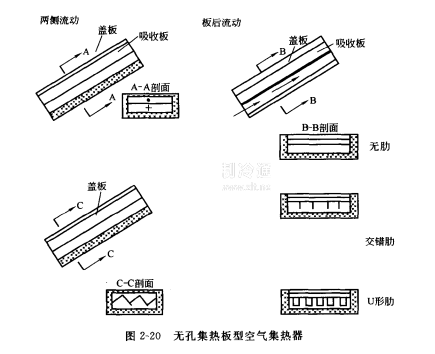

無孔集熱板型無孔集熱板是指在空氣集熱器中，空氣流不能穿過集熱板，而是在集熱板的上面和背面流動，并和太陽能進行熱交換。其大致結構設計，如圖2-20所示。

無孔集熱板型空氣集熱器，又可根據(jù)空氣流動情況分為：（a）空氣只在集熱板上面流動：（b）空氣在集熱板背面擾動：（℃）空氣在集熱板兩側流動。

其中，針對每種流動形式，又可分為無肋或有肋，以及V形或其他形狀的波紋板。盡管空氣可以從集熱板上面或兩側流動，但考惑到空氣在集熱板上表面流過，會增加和玻璃蓋板之間的對流熱損耗，因此常見的設計是讓空氣在集熱板的背面流動。

空氣集熱器的集熱板大多是透明玻璃板表面涂黑或者采用黑玻璃。空氣集熱器對太陽輻射的吸收較差，為了誠少熱輻射損失，通常采用選擇性吸收涂層，但這會增加集熱器的成本。

此外，通常可以采用以下的一些方法來提高空氣集熱器的性能。

（1）將集熱板的背面加工得粗糙些，以增加氣流擾動，提高對流傳熱系數(shù)：

（2）加肋片或者采用波紋集熱板，以增加傳熱面積，相應的增加氣流的擾動，強化對流傳熱。

這種無孔集熱板型的空氣集熱器的優(yōu)點是結構簡單、造價便宜。缺點是空氣流和集熱板之間的熱交換不能充分進行，此集熱效率難以有很大的改進。
