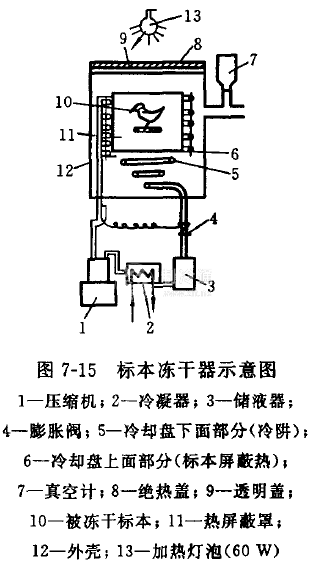

凍干設備圖7-15所示的為標本凍干機的示意圖。在圓簡形的凍千室外裝隔熱板，用來減少室溫通過箱壁傳給標本的熱量。凍干室內裝有螺旋形冷卻盤管，垂直部分的平均溫度為一30℃左右，對筒壁傳來的熱可以起到隔熱作用。下部的盤管5為平面螺旋形，溫度為一45℃，起冷阱作用。在盤管內有一內外均涂黑的金屬輻射屏罩，使罩內溫度分布均勻。屏蔽罩底部有一小孔，升華的水蒸氣可以從此通過到平面螺旋盤管上凝結。罩的上部為錐形開口，防止水蒸氣在其上凝結。凍干室頂部為用有機玻璃或鋼化玻璃制造的密封蓋，它可以承受大氣壓力且不泄漏。蓋上加一層絕熱蓋，防止預凍時熱量侵人。在需要供熱時，除去絕熱蓋，靠室溫供熱。在蓋的上方約500mm處有一個60W的燈泡，對易于干燥的制品，可以用它作為補

充熱源。機器的下方為壓縮式制冷機，可以采用低溫用單級壓縮式制冷機，也可用兩級壓縮式制冷機。
