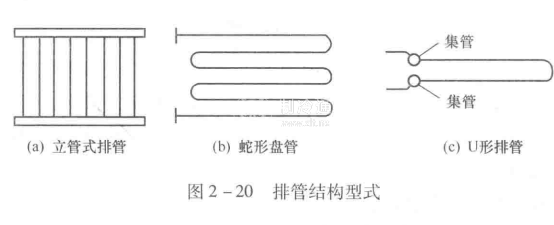

（1）空氣自然對流式蒸發器  這種蒸發器靠空氣自然對流和輻射吸收熱量，常用在冷庫中。在冷藏庫中，多采用安裝在頂棚下或墻壁四周的管束直接冷卻庫內空氣。按排管放置位置可分為頂管（掛于天棚下）、墻管（裝在墻上）和擱架管（兼作被冷卻物的擱架）。按排管結構型式可分為：立管式排管【圖2-20（a）】、蛇形盤管【圖2-20（b）】、U形排管【圖2-20（c），用作頂管】。按管束形式分，有光管和肋片管，光管外徑通常為20~60mm，肋片管的片距通常為8~12mm。

這種蒸發器通常可以現場制造，結構簡單，但傳熱系數小。

（2）空氣強迫對流式蒸發器常稱為直接蒸發式空氣冷卻器，利用風機強迫空氣以1~3/s的流動速度（迎面風速）掠過蒸發管束表面。其優點是：傳熱系數高，約為自然對流翅片管的3~5倍，結構緊湊；能適應負荷的變化：易于實現自動控制。

按管束的形式可分為兩種，光管和肋片管束。目前，光管的空氣冷卻器已很少使用：肋片管束形式的空氣冷卻器在空調、冷凍和冷藏中被廣泛地應用。肋片管束的形式很多，常用的有繞片管和串片管束。
