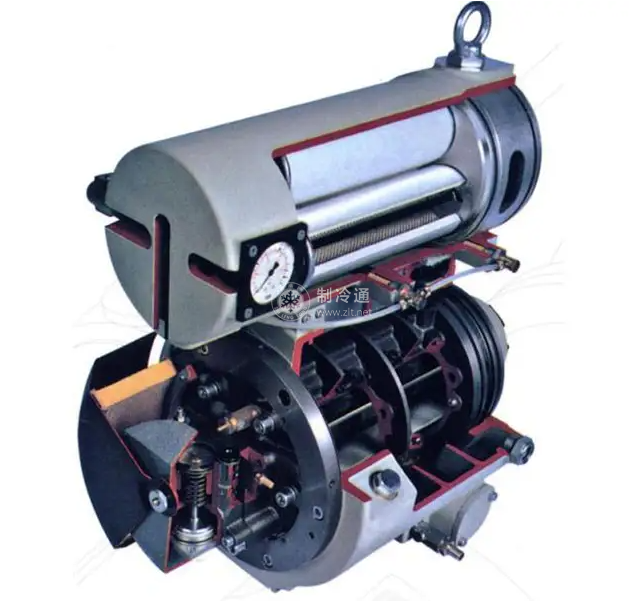

滑片壓縮機的組成及主要結構尺寸如圖8-23所示。

轉子旋轉時，滑片受離心力作用，其頂部緊貼氣缸內壁，氣缸內壁、轉子外表面及兩相鄰的滑片構成基元容積。轉子旋轉一周，基元容積依次進行吸氣→壓縮→排氣→膨脹過程。

滑片壓縮機結構簡單，制造容易，操作維護保養方便，幾乎完全平衡，無振動，要求的設備基礎小；其主要缺點是滑片與轉子、氣缸之間有很大的機械摩擦，產生較大的能量損失，效率較低。因此，滑片壓縮機多用于各種中、小型壓縮空氣裝置和小型空調制冷裝置。

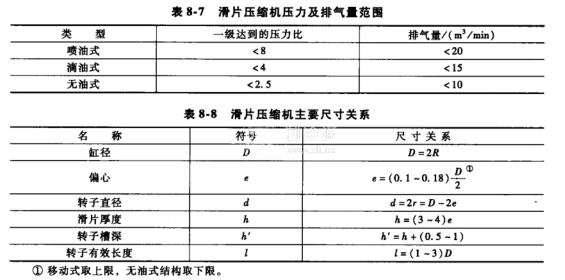

滑片壓縮機多為單級或雙級，其壓力及排氣量如表8-7所示。壓縮機一般與電動機直接相連，其轉速為500～3000r/min。

滑片壓縮機的主要尺寸關系如表8-8所示。
