固定噴油螺桿壓縮機加載、卸載的工作原理及壓縮機不加載時的故障特征，分析了故障產生的原因及相應采取的維修措施。

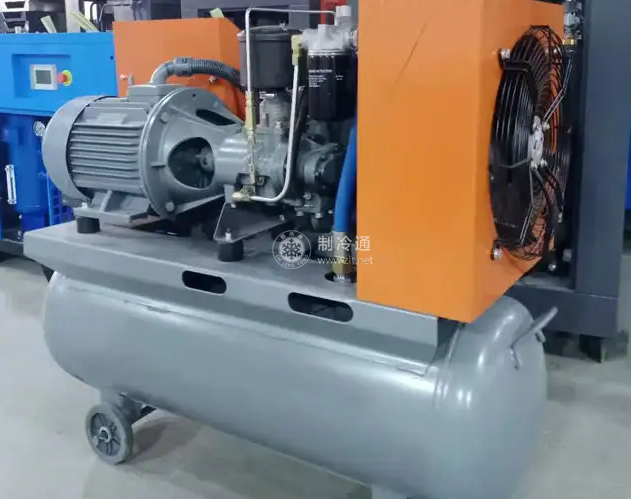

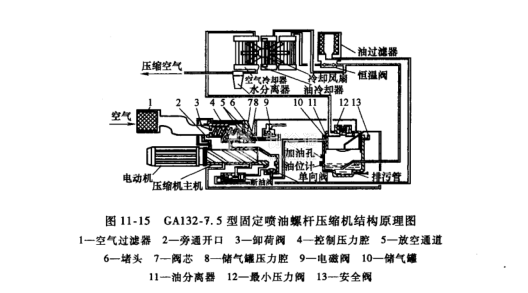

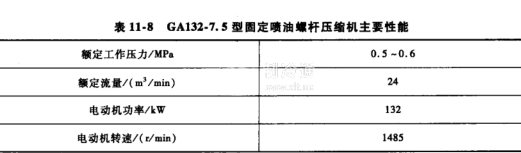

該廠諾蘭達爐粗銅冶煉生成的煙氣經余熱鍋爐吸收熱量、降溫、電收塵除塵后，收集在灰斗中的煙塵由管道用壓縮空氣作動力源輸送到礦倉，與原礦混合后再回爐冶煉。該廠采用一臺A/as Copco公司生產的GA132-7.5型固定噴油螺桿壓縮機提供動力氣源，其主要性能如表11-8所示，其結構原理如圖11-15所示。

空氣經空氣過濾器1和聞荷閥3吸人到壓縮機主機內，壓縮后的油氣混合物通過單向閥進人儲氣罐10外腔，并沿其內壁高速旋轉，根據離心原理完成氣、油的初步分離，油于罐壁附著，在重力作用下積存罐底。氣經油分離器11進一步分離出

剩余的油后，進人儲氣罐內腔；當內腔氣壓大于最小壓力閥12給定的壓力值時，其閥芯上抬，壓縮空氣經空氣冷卻器冷卻、水分離器分離冷凝出的水分后，供給氣網：而儲氣罐底的機油在壓縮空氣的壓力作用下進入恒溫閥，恒溫閥根據油溫高低，自動調整進入油柃卻器冷卻的油量。經油過濾器過濾后，溫度約為45℃的機油由斷油閥進人機頭等各潤滑點。

當氣網壓力低于0.5MPa，電磁閥9得電，其閥芯上移，閥上部的排空通道關閉、底部?jī)赏ǖ肋B通；閥芯7上端的壓縮空氣經電磁閥底部?jī)赏ǖ溃飨蚱湎露思翱刂茐毫η?，上端氣壓迅速下降，而其下端的氣壓卻不斷上升；加上彈簧的彈力作用，閥芯7上移，關閉放空通道5，控制壓力腔4的壓力進一步上升，使卸荷閥3的活塞壓縮彈簧向右移動，卸荷閥全部打開，壓縮機進入加載運行狀態，電動機電流約為250A。當氣網壓力大于0.6MPa，電磁閥9失電，閥芯受彈力作用下移，切斷了儲氣罐10向控制壓力腔4、閥芯7下端的供氣通道，并使它們腔內壓縮空氣通過電磁閥上部通道排空，彈力迫使卸荷閥3的活塞向左移動、關閉。閥芯7上端氣壓增加，閥芯克服彈力下移，儲氣罐10中的壓縮空氣經放空通道5、少量空氣經旁通開口2進人壓縮機進口，這時，壓縮機停止供氣，處于卸截運行狀態。電動機電流約為120A。

壓縮機的運行由PLC控制，并在液晶顯示器上給出空氣壓縮機運行參數及報警、跳車等信息。

1.故障現象與分析起動壓縮機、電動機運轉正常后，PLC給出加載命令，經過20s，配電柜電流表指針才由開機后卸載時的120A緩慢擺動上升；到180A時，指針停頓5~6s，再緩慢升高，最后停在加載時的240A位置。而壓縮機正常加載時，在PLC發出加載指令后，電流表指針迅速?gòu)?20A的位置擺動到250A處，整個過程不超過10s。更換卸荷閥3主活塞上的密封圈及閥芯7（原閥芯周邊膠皮有輕微磨損）后，試車，電動機正常起動，PLC發出加載指令，但電流表電流仍為120A，壓縮機無法加載。

用小鐵件靠近電磁閥9的線圈，感覺有電磁吸引力；把起子搭在電磁閥上，人工控制壓縮機加載、卸載，可以清晰地聽到電磁閥閥芯上下移動時的“嗒、嗒”聲；將臉貼近電磁閥上面排氣孔，感覺不到氣流拂面的跡象。然后拆下剛更換的新閥芯7，裝上原來的舊閥芯，再試車，壓縮機雖然加載，但仍存在加載延時的現象，加載工作時的電動機電流僅為220A。輸送煙灰用氣時，管網氣壓急速下降到0.3MP左右。后來，壓縮機停車除塵，再起動電動機后卻無法加載運行，拆開卸荷閥3上放空通道5的堵頭，有較大氣流涌出。
