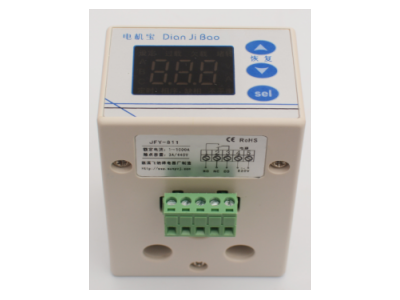

JFY-811使用說明書

一、 產品概述

本產品是一款智能型電動機綜合保護器,是傳統熱繼電器的升級換代產品。該產品采用數字處理技術,高亮度LED顯示,通過內置的電流互感器檢測電動機的三相負載電流,可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時,內部繼電器觸點斷開,切斷電動機電源。

二、 主要功能


l 電流顯示

l 過載保護

l 欠載保護

l 缺相保護

l 三相不平衡保護

l 自動恢復

l 故障電流鎖定

l 內置時間繼電器功能


三、 主要技術指標

指  標

型  號

單位

JFY-811

額定電流設定范圍

1~1000

A

電流量程

1000

A

電流測量精度

±1%

-

電源電壓

AC 220V

V

觸點容量

3A/440VAC(純阻性負載)

-

四、 操作指南

l 查看A、B、C三相電流

正常工作時顯示的是三相平均電流,按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍,表示這是鎖定在發生故障那一刻的電流(這時電動機已斷電,實際電流為0)。

l 電動機額定電流值設置(整定電流)

長按“Sel”鍵2秒,顯示“設定”,用“5”或“6”鍵改變設定值(按住“5”或“6”鍵不放可連發),設置好后按“Sel”鍵退出設置狀態。

l 告警(保護)狀態恢復

發生過載、欠載、缺相或三相不平衡等告警時,會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣,繼電器斷開,并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

l 參數設置

在顯示電流的狀態下,長按“5”鍵5秒,進入?yún)?shù)設置狀態,這時顯示器上顯示“Fxx”,其中xx是兩位數字,表示參數代碼。用“5”或“6”鍵可選擇參數代碼,按“Sel”鍵則顯示該參數代碼對應的參數值,這時再用“5”或“6”鍵即可對參數值進行設置,設置完成后再按“Sel”鍵,回到顯示參數代碼狀態。






內部參數代碼如下表所示

類別

代碼

參數名稱

設定范圍

出廠  設定

單位

備注

過載保護類

F11

電動機額定電流

(整定電流)

JFY-811

1~999

20

A

這個參數可以直接長按Sel鍵設定

F12

反時限曲線

0 - 5

1

-

0表示定時限,1-5為反時限,請參見工作原理說明,JFY-801無此參數

F13

定時限動作時間

0.1 – 60.0

3.0

在F12=0時起作用

欠載保護類

F14

欠載動作點

0 - 80

20

%

電流低于額定電流(F11)的設定百分比時,產生欠載告警

F15

欠載動作時間

0.1-60

OFF

5.0

“OFF”表示關閉欠載保護功能,

F16

堵轉電流

3.0-10.0

5.0

電流為F11的5倍時認為發生堵轉

F17

堵轉動作時間

0.1-60.0

OFF

5.0

堵轉超過5秒時,會觸發保護動作

F18

啟動時間

0.0-60.0

0

啟動時用來避過過載預警

F19

外接互感器電流比

1-200

1

-


缺相和三相不平衡類

F21

三相不平衡動作點

1 – 50

20

%


F22

三相不平衡動作時間

0.1 – 60.0

OFF

5.0

缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能

F23

缺相動作時間

0.1 – 60.0

OFF

2.0

自動恢復類

F51

自動恢復次數

0 - 10

1

F51設為0表示不允許自動恢復;設為UNL為無限次恢復

具體設置方法參見工作原理說明


F52

自動恢復間隔時間

0.1 – 99.9

15.0

分鐘

F53

重復故障間隔時間

1 - 999

60

分鐘

附加功能類

F61

上電延時

0 – 999

0

通電若干秒后再吸合繼電器,相當于一個時間繼電器功能


End

退出設置狀態

-

五、 基本工作原理

l 電流檢測

通過內置的電流互感器檢測負載電流,所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。

l 過載保護

過載保護可分為定時限保護和反時限保護兩種模式,JFY-801只有定時限模式,JFY-802、JFY-808可通過設置參數F12選擇定時限或反時限模式。

1. 定時限模式

當負載電流超過額定電流(參數F11),并且持續時間達到設定的過載動作時間時(參數F13),繼電器斷開,切斷電動機電源。即過載動作時間是固定的。

2. 反時限模式

過載動作時間和過載電流的大小有關,負載電流超過額定電流越多,則動作時間越短??筛鶕?jù)不同電機的特性選擇不同的反時限曲線,JFY-802、808均提供5 條反時限曲線,見下表:

過載倍數

反時限曲線(F12)

1

2

3

4

5

0

1.1

930

1861

2791

3721

4651

F13

(定時限)


1.2

296

593

889

1185

1482

1.5

87

174

261

349

436

2

35

69

104

138

173

3

13

25

38

51

63

4

6.7

13

20

27

34

5

4.2

8.4

13

17

21

6

2.9

5.7

8.6

12

14

7

2.1

4.2

6.3

8.4

10

8

1.6

3.2

4.8

6.4

7.9


以上為過載動作時間(單位:秒)

l 欠載保護

當負載電流低于設定點(參數F14),并且持續時間達到設定的欠載動作時間時(參數F15),繼電器斷開,切斷電動機電源。此功能默認關閉,需要時請設置參數F15。

負載電流過小時,不進行欠載檢測,防止在電機斷電狀態產生誤動作。

l 三相不平衡保護

三相不平衡率的定義為:任一相電流與三相平均電流差值的絕對值,取其中的最大值,除以三相平均電流,即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點(參數F21),并且持續時間大于三相不平衡動作時間(參數F22)時,繼電器斷開,切斷電動機電源。

負載電流過小時,不進行三相不平衡檢測,防止在電機斷電狀態產生誤動作。

l 缺相保護

缺相可以認為是一種嚴重的三相不平衡,當三相不平衡率大于50%時,認為缺相。缺相的動作時間由參數F23設定,一般這個時間比三相不平衡動作時間(參數F22)要短。

負載電流過小時,不進行缺相檢測,防止在電機斷電狀態產生誤動作。

l 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時,有機會自動恢復工作,防止無人值守的設備因為偶發性故障而長時間停機??梢杂脜?shù)F51、F52、F53自由設定自動恢復的行為:例如F51=3,F(xiàn)52=15,F(xiàn)53=60,其效果是:發生故障停機后,過15分鐘自動恢復(F52=15),這樣可以重試3次(F51=3),如果故障重復發生3次以上,并且重復故障的間隔時間短于60分鐘(F53=60),則鎖定在停機狀態,則需要人工恢復(按“5”鍵或斷電)。

如果不需要自動恢復功能,只要將F51設為0。

時間繼電器功能

1. 如果通過設定參數F61啟用了時間繼電器功能,則保護器通電后,繼電器不是立即吸合,而是延時一段時間后再吸合,延時時間由參數F61設定,這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。注:JFY-811的需要外置互感器二次互感如下圖,其它規格無需外置可忽略下圖,通過設定參數F19,可啟動二次互感。當使用800:5的線圈時,F(xiàn)19應該設定為160.當使用500:5的線圈時,F(xiàn)19應該設定為100.

六、 外形尺寸和接線圖
