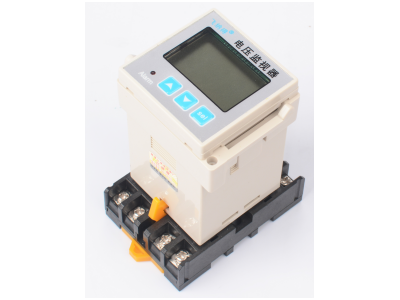

JFY-5-1電源斷相保護器使用說明書

一． 產品概述

1.產品特點

本產品是一種智能型電源保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護、相序保護和計時計次功能于一體，中文液晶顯示，具有操作簡便、體積小巧、可靠性高等特點。

2.適用范圍

本產品可廣泛應用于各種低壓電器控制系統，替代傳統的相序繼電器和過欠壓保護器。

二． 主要技術參數JFY-5-1

電壓顯示過欠壓保護缺相保護相序保護計時和計次故障記錄聲光報警

1.電源電壓：三相280V～450V AC 2.電壓測量精度：±1% 3.輸出觸點容量：3A/250VAC 4.工作環境：溫度-20C～70C濕度85%，無凝露 5.頻率：50/60HZ 6.外形尺寸：（長*寬*高）：48*48*90mm

三、 操作指南

1.顯示功能

在正常顯示時，液晶顯示屏中間顯示的是當前的電源電壓值(AB相之間的電壓)

2.告警功能

當發生電源過欠壓、缺相、錯相等故障時，液晶顯示屏閃爍顯示“過壓”、“欠壓”、“缺相”、“錯相”等字樣，繼電器輸出觸點斷開。JFY-5-1同時發出聲光報警，可按任意鍵消除告警音和故障時間。

n 3.設置過欠壓值

長按“Sel”鍵2秒，液晶顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ▼ ”鍵改變過電壓設定值（“▲”鍵增1V，“▼”鍵減1V，按住不放超過0.5秒則快速增減）。再按一次“Sel”鍵可按同樣方法設置欠電壓值，完成后再按“Sel”鍵退出設置狀態。(注：過欠壓值也可用內部參數F11和F12設置，效果是一樣的)。

過壓值設到最大會顯示“OFF”，表示關閉過壓告警功能；欠壓值設到最小會顯示“OFF”，表示關閉欠壓告警功能。

n 4. 內部參數設置

在顯示電壓狀態，長按“▲ ”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
電壓設類	F11	過電壓設定值	200-500 OFF	437	V	當電壓≥437V時產生告警，≤435V時恢復；當電壓≤304V時產生欠壓告警，≥306V時恢復。“OFF”表示關閉過壓或欠壓告警功能。
	F12	欠電壓設定值	OFF 150-380	304	V
	F13	過欠壓恢復回差	1-20	2	V
動作時間	F21	過欠壓動作時間	0.1-20	5.0	秒	各類故障需要持續設定的時間才會產生作用。錯相或錯相動作時間設定“OFF”表示關閉缺相或錯相告警功能。
	F22	缺相動作時間	0.1-20 OFF	3.0	秒
	F23	錯相動作時間	0.1-20 OFF	2.0	秒
	F98	顯示CA相AB相之間相位差	正常相序時顯示240度左右，錯相顯示120度左右，缺相顯示0
	END	退出設置

四、接線圖

n 接線圖注：

1、繼電器輸出在儀表正常工作時閉合，儀表失電或故障保護狀態斷開。

2、 AB相是儀表的工作電源，儀表工作時顯示的電壓和過欠壓保護都是基于AB相電壓。如果A相或B相缺相，則儀表不顯示，繼電器輸出斷開。

3、 JFY-6-1計數信號為電壓信號，可適應80～450V寬電壓范圍(如需其它電壓規格可定制)，交直流均可，如果是直流電壓要注意正負極性。

五、故障分析與排除

故障記錄	原因分析	排除方法
不顯示	電源不通	檢查AB相電源，應在170V～450V之間
	接線錯誤	檢查接線
	接觸不良	檢查儀表和底座之間是否插緊
顯示電壓不準	偏差在±1%以內(約3-4V)為正常現象	無須處理,或定制更高精度的儀表
	電源電壓不是50/60Hz正弦交流電	本儀表不適用于非正弦交流電,并且適用的頻率范圍限于40-70HZ之間
	計量方法有誤	本儀表顯示的是AB相電壓,計量時務必和 Ab相電壓做對比
過欠壓告警點不準	顯示電壓不準	參見上一條
過欠壓告警點不準	過欠壓恢復回差造成的誤解	過欠壓告警發生后,撤消告警的電壓比過(欠)壓告警點低(高),可能會造成電壓正常但仍在告警的誤解,請檢查參數F13
過欠壓不告警	過欠壓告警功能被關閉	檢查參數F11和F12
過欠壓不告警	過欠壓動作時間造成的誤解	電壓過高或過低必須持續一定的時間才會產生告警,這個時間是可設置的,如果時間設置得較長,可能會造成不告警的誤解,請檢查參數F21
缺相或錯相不告警	缺相或錯相告警功能被關閉	檢查參數F22和F23(缺相或錯相動作時間設到OFF表示關閉告警功能）
缺相或錯相不告警	缺相動作時間或錯相動作時間造成的誤解	缺相和錯相必須保持一定的時間才會產生告警，這兩個時間是可設置的，如果時間設置得較長，可能會造成不告警的誤解，請檢查參數F22和F23
缺相時不顯示	AB相為儀表電源，如果A相或B相缺相，則儀表失電不顯示	正常現象。本儀表只有C相缺相時才會顯示，AB相缺相時不顯示，但能保護
