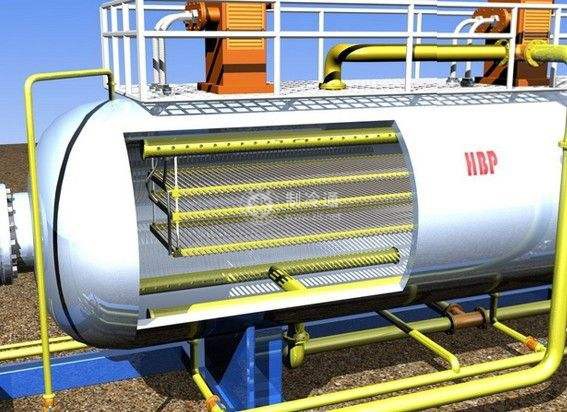

臥式空氣分離器

臥式空氣分離器也稱四重套管式空氣分離器。管1與管3相通，管2與管4相通?；旌蠚怏w自冷凝器來，通過混合進氣閥進入管2，從儲液器來的氨液經節流閥節流后進人管1后吸收管2內的混合氣體熱量而氣化，蒸發的氣體經回氣管去氨液分離器或低壓循環筒。管2里的混合氣體則在較高的冷凝壓力和較低的蒸發溫度下被冷卻，其中的氨蒸氣被冷凝為液體，并流到空氣分離器的底部，通過節流閥節流后，送往管1供使用?？諝獠粫荒Y為液體，仍以氣態存在，將分離出來的空氣經放空氣閥放出，達到使系統內空氣分離出去的目的。不凝性氣體通過一接管放至水中從水中氣泡的大小和多少可以判斷制冷系統中的空氣是否已放盡。臥式空氣分離器一般應用在大中型氨制冷系統的冷庫，一座冷庫只選用一臺臥式空氣分離器就夠了。

立式空氣分離器

立式空氣分離器由鋼板卷成，內部有蛇形蒸發盤管。它的工作原理與臥式相同。混合氣體自閥1進入，蒸發盤管內的氨液吸收混合氣體熱量而氣化，從閥2被壓縮機吸走，混合氣體內的氨氣液化流到底部，不凝性氣體便被分離出來從閥4放出。

立式空氣分離器的頂部有一支溫度計，從溫度計讀數來決定是否需要放空氣。當溫度位低于冷凝壓力pk所對應的飽和溫度tk很多時，證明空氣含量多，需要放空氣。反之，若溫度計讀數接近冷凝溫度tk時，說明放空氣工作應停止。立式空氣分離器一般用在中小型氨制冷系統中。
