冷藏陳列柜可以是一臺柜配一套單獨的制冷系統，也可以是多臺柜合用一套制冷系統。

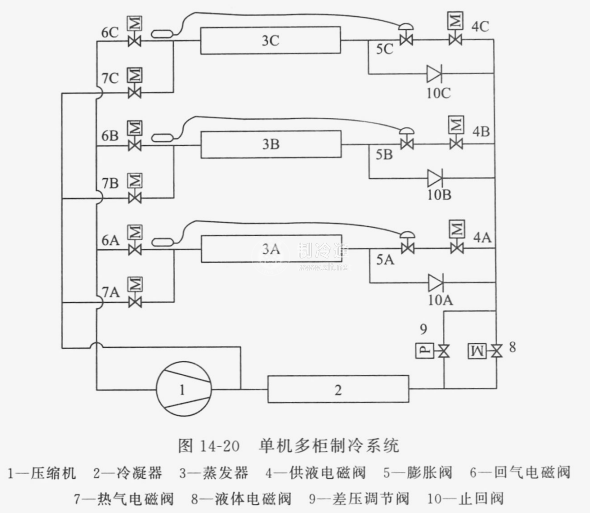

圖14-20為一臺典型的單壓縮冷凝機組供多臺冷藏陳列柜、采用制冷劑熱蒸汽除霜的制冷系統，俗稱單機多柜系統。圖中僅畫出三臺蒸發器，代表三臺冷柜，也可以是多臺蒸發器，還可以是多組、每組多臺蒸發器。

當三臺陳列柜同時運轉時，從壓縮機排出的高壓制冷劑蒸汽由冷凝器冷凝成為液體，經液體電磁閥8、供液電磁閥4A, 4B, 4C和膨脹閥5A,58, 5C，進入三臺蒸發器3A, 3B, 3C,蒸發后的制冷劑蒸汽經回氣電磁閥6A, 6B, 6C回到壓縮機。

如其中一臺需要除霜，假定是3A需要除霜。電磁閥4A與6A關閉，電磁閥7A開啟，從壓縮機排出的高壓制冷劑蒸汽分成兩部分:一部分仍進入冷凝器，經差壓調節閥9、供液電磁閥4B, 4C和膨脹閥5B, 5C，進入蒸發器3B, 3C,蒸發后的制冷劑蒸汽經回氣電磁閥6B, 6C回到壓縮機;另一部分經熱氣電磁閥進入蒸發器3A，在其中凝結成液體，經止回閥l0A也進入蒸發器3B, 3C。差壓調節閥的作用是控制冷凝壓力，從而控制進入蒸發器3A中的熱蒸汽量。
