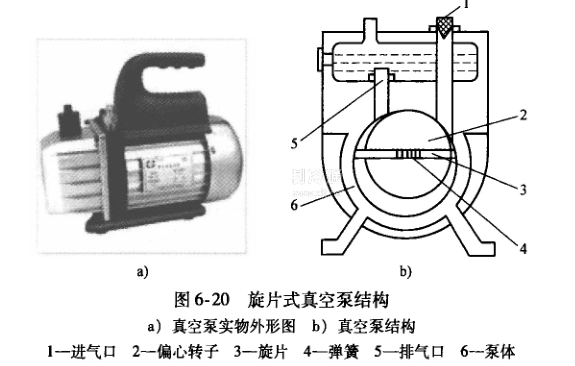

真空泵是對制冷系統進行抽真空的專用設備。制冷系統維修時使用的真空泵為旋片式結構，如圖6-20所示。

    機械真空泵的工作原理：從圖6-20中可以看出，旋片式真空泵的轉子外圓與泵腔內旋片式真空泵內表面相切。工作時，靠離心力和彈簧張力使旋片頂端與泵腔內的空腔內壁保持接觸。轉子旋轉時帶動旋片沿泵腔內壁滑動。當旋片處于水平位置時，將泵內空腔分割成A、 B、 C三部分，而當旋片處于垂直位置時，將外圓泵內空腔分割成A、C兩部分。真空泵工作時，旋片始終將泵的進氣口和排氣口分開。A空腔叫吸氣空腔；C空腔叫排氣空腔。真空泵在順時針旋轉時，A空腔的空氣體積逐漸增大，壓力逐漸降低，空氣從進氣口被吸入泵體內部。與此同時，C空腔的空氣體積逐漸減小，壓力逐漸增高，達到一定的壓力后，頂開排氣閥，空氣穿過泵內的潤滑油后，從排氣口排出泵體。
