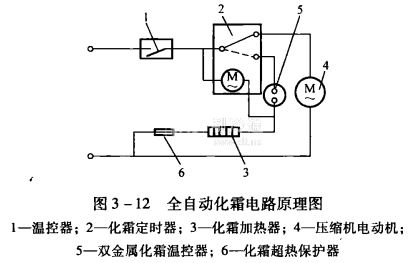

全自動化霜電路的控制過程是:如圖3一12所示的電路中觸點位置正好是前一次化霜過程剛結束，化霜定時器一接通壓縮機電動機的電路，壓縮機就開始新一輪8h化霜間隔內的制冷運行。從圖3一12中可以看到化霜定時器中的電動機與壓縮機電動機同步工作，并與加熱器和化霜超熱保護器串聯在電路中。為了使壓縮機電動機工作時，電加熱器不能工作，在電路設計時，將與化霜加熱器申聯的化霜定時器的電動機選擇為高內阻電動機，其繞組的阻值約為化霜加熱器的21倍(化霜定時器電動機內阻為7055Ω,蒸發器電熱絲為320Ω)，因此，加在蒸發器化霜加熱器上的電壓僅為10v，功耗約為0. 3W，產生的熱量甚微。當化霜定時器與壓縮機同步運轉到調定的化霜間隔8h時，化霜定時器的活動觸點就會將通往壓縮機的電路斷開，并隨即將通往雙金屬化霜溫控器和蒸發器化霜加熱器的電路接通。由于雙金屬溫控器的內阻很小(可忽略不計)，所以全部輸入電壓便都加在蒸發器的化霜加熱器上。對蒸發器加熱進行化霜。此時化霜定時器和雙金屬化霜溫控器處于并聯狀態，由于化霜定時器的運轉電機的內阻很大，因而處于被“短路”狀態而停止工作。

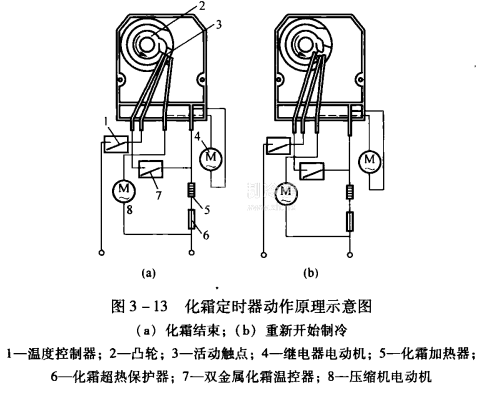

當蒸發器表面的結霜全部融化完后，隨著蒸發器表面溫度的升高，致使雙金屬化霜溫控器達到動作(跳開)溫度[一般為(13±3)℃]時，雙金屬化霜溫控器切斷蒸發器化霜加熱器電，同時定時器開始計時，雙金屬化霜定時器內的電動機開始工如觸，但此時由于定時器的活動觸點還未跳回壓縮機電路，路作圖3一13(a)所示，只要凸輪向逆時針方向旋轉很小角度，點就會形成如圖3一13(b)所示，接通壓縮機電路。凸輪旋轉該角度的時間約2min，即化霜加熱器停止加熱2min后，將壓縮機的電路接通，壓縮機開始了下一化霜周期的運轉，當蒸發器溫度降到一定程度時，裝置在蒸發器上的雙金屬化霜溫控器便達到復位溫度(一般調定為-5℃ )，雙金屬化霜溫控器閉合，將化霜加熱器電路接通，為下一次化霜作準備，從而實現了對電冰箱的全自動化霜控制。
