渦旋式壓縮機是20世紀70年代中期出現的新機種，國外80年代進入商業應用。在我國的柜式空調器:多聯式空調機領域得到了大量的應用，有取代活塞式壓縮機的趨勢。

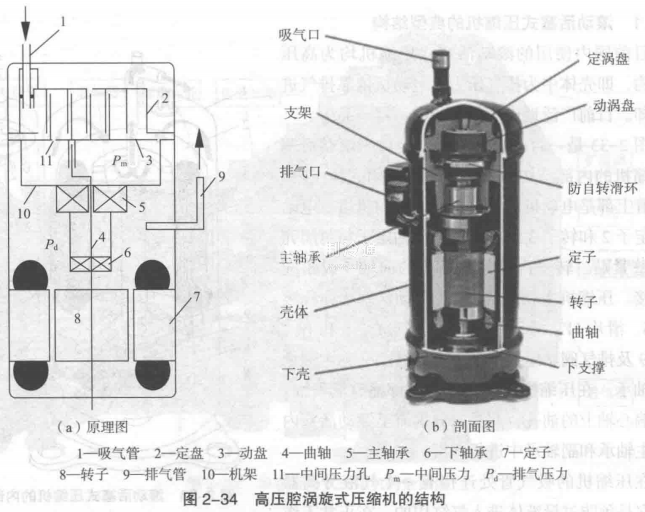

圖2-34所示為典型的高壓腔渦旋式壓縮機的結構示意圖。回氣由吸氣管1直接經定盤2進入壓縮腔，動盤3由主軸承5和下軸承6支承(位于機架10上)的曲軸4馭動，電動機定子7、轉子8位于機殼下部，經壓縮的高壓氣體由定盤上部中央的排氣口排至殼體，冷卻電動機后由殼體上的排氣管9排出，整個殼體中為排氣壓力。

其動盤為浮動結構，在其背后有一中間壓力腔(由動盤中間壓力孔11引入)，動盤依靠中間壓力托起，緊貼定盤保持端面密封，并能補償端面磨損。潤滑油依靠排氣壓力與中間壓力差由吸油管經曲軸中心油孔輸送到各潤滑部位，最后再回到殼體底部油池形成循環。其特點是結構簡單、潤滑可靠、易于實現變頻，但加工、裝配精度要求很高。
