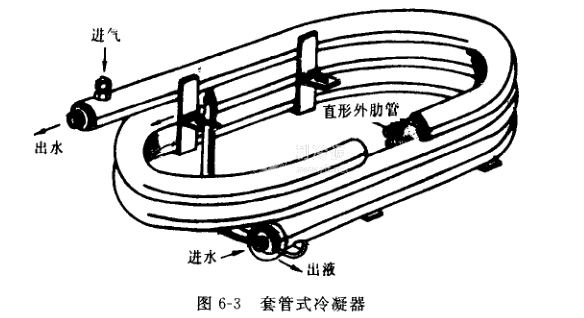

套管式冷凝器是由兩種不同直徑的管子套裝一起盤成圓形或橢圓形。蒸氣從上方進入兩管之間夾層空間，在內管外表面凝結為液體并依次流下，最后從下面出液管出液。而冷卻水需根據逆流熱交換形式連接，從中心管下端口進，吸熱后從上端出口流出，見圖6-3。

    套管冷凝器結構緊湊，冷凝效果好，但是金屬用量大，清洗困難，如管子過長，則因下端充滿制冷劑液體，使冷凝面積減小。這種冷凝器多用在小型制冷系統中。當前制冷量小于17. 5kW的空調器中多采用，一般在套管中塞入3-7根肋管，肋管多為φ16×1.5紫銅管為坯管軋制而成。例如L-10或L-15空調器即采用了長圓形套管式冷凝器，這種冷凝器在φ51 X 2的無縫鋼管中穿有三根φ16×1×2.5的紫銅滾壓肋片管，效果較好。
