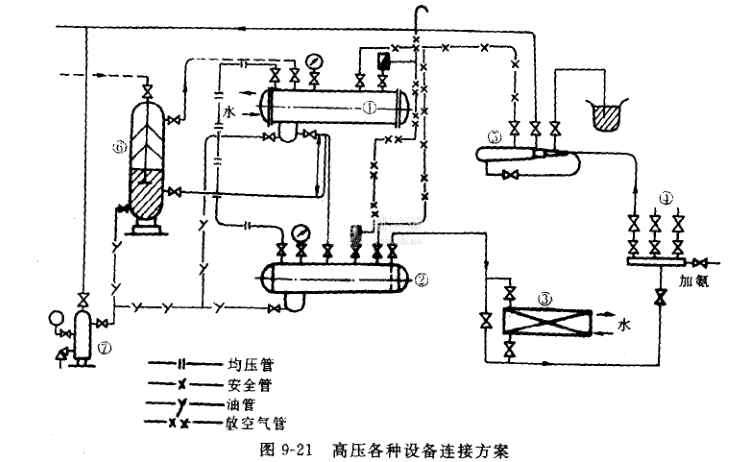

圖9-21是高壓各種設備如冷凝器、貯液桶、分油器、空氣分離器等以及集油器、加氨站的管道連接方案。

設備的標高對設備的使用效果是有很大影響的。比如冷凝器出液管應比高壓貯液桶上表面高200~250mm，以保證液體順利進人入貯液棟為此還要在高壓貯桶上部與冷凝器上中部連接一根均壓管，使兩者處在同一氣壓下。集油器應在標高最低處以便于放油。油分離器因為是洗滌式，應置冷凝器旁以保證供洗放空氣的混合氣體，進口應與冷凝器及防壓貯液桶均壓管連結，保證兩個容器內的空氣一起放出，空氣分離器最好安在近貯掖器，以便供液。

從各個設備的安全閥引出的安全管都應最后集中到安全總管上，安全總管引出機房之外排向大氣，其開口高度一般應高于半徑為50ｍ的范圍內最高建筑物。還要注意高壓貯液器的出液管應接在插到桶底的管子接頭上。

分油器、冷凝器、和貯液器均有放油管，這些管子引出之后都要最后集中到集油器的進油管上，統(tǒng)一由集油器放油，這是因為直接從上面這些高壓設備直接放油是不允許的。集油器應設壓力表和油面指示器。集油器的降壓管應接在氨液分離器前面的回氣管路上。
