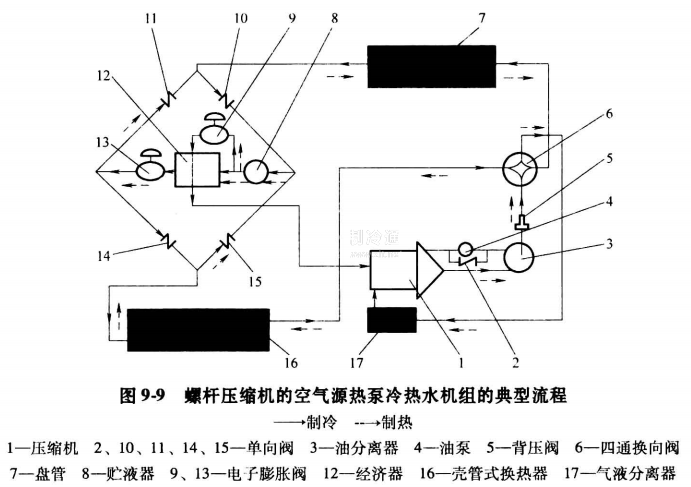

圖9-9所示為螺桿壓縮機的空氣源熱泵冷熱水機組的典型流程。在制冷工況時，壓縮機1排出的高溫、高壓制冷劑氣體進入油分離器3，在油分離器中，油被分離出來，經過單向閥2回到壓縮機1,油泵4為預潤滑油泵，在機組起動前向壓縮機供油;在壓縮機運轉后，機組利用高低壓壓趁將油經單向閥2向壓縮機供油。從油分離器出來的制冷劑氣體，經背壓閥5到四通換向閥6,在盤管7中，制冷劑氣體與空氣熱交換，變為液體，制冷劑液體經單向閥10到貯液器8。貯液器8出來的制冷劑液體，絕大多數進入經濟器12，小部分通過電子膨脹閥9,節流后進入經濟器。節流后的制冷劑，在經濟器中與制冷劑液休進行熱交換，制冷劑汽化后進入壓縮機。在汽化過程中，進入經濟器12的制冷劑液體吸收熱量進一步冷卻，這一部分制冷劑液體通過電子膨脹閥13后節流降壓，再經過單向閥14進入殼管式換熱器16，制冷劑吸收熱量而汽化，通過四通換向閥6進入氣液分離器17，制冷劑氣體被吸入到壓縮機中，完成制冷循環。

制熱工況時壓縮機1排出的高溫、高壓制冷劑氣體被排入油分離器3，在油分離器中，油被分離出來，經過單向閥2回到壓縮機1，從油分離器出來的制冷劑氣體，經背壓閥5到四通換向閥6，在殼管式換熱器16中，高溫、高壓氣體經冷凝放熱，變為液體，制冷劑液體經單向閥15到貯液器8,貯液器出來的制冷劑液體，絕大部分進入經濟器12。小部分通過電子膨脹閥9節流后進入經濟器，節流后制冷劑在經濟器中與制冷劑液體進行熱交換，制冷劑汽化后進入壓縮機，在汽化過程中，進入經濟器12的制冷劑液體吸收熱量進一步冷卻，這部分制冷劑液體通過電子膨脹閥13后節流降壓，再經過單向閥11進入盤管7，與空氣進行熱交換后制冷劑吸收熱量而汽化，通過四通換向閥6后，進入氣液分離器17，制冷劑氣體被吸入到壓縮機中完成制熱循環。
