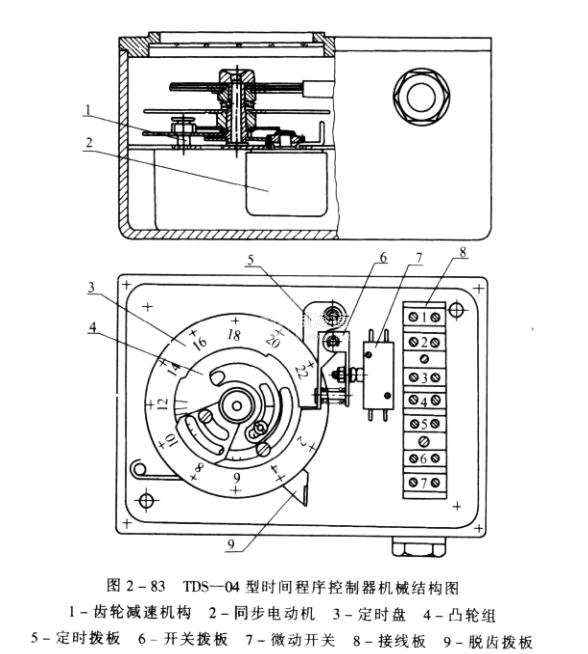

圖2-83所示為TDS-04型時間程序控制器機械結構圖。該儀表主要由微型同步電機、定時盤、定時撥板、凸輪組、齒輪減速機構、開關撥板和兩個微動開關等部分組成。定時盤上有12個定時螺釘孔，定為每隔2小時一個，用來控制融霜次數，擰上幾個螺釘，每24小時便融幾次霜。每次融霜時間間隔按定時螺釘間的劃分或螺釘孔數查算，但間隔至少2小時。

控制器接入電路，微型同步電動機長期通電，通過減速齒輪帶動定時盤24小時轉一圈，凸輪組2小時轉一圈。融霜開始前，兩個微動開關均處于壓緊狀態，當定時盤轉動到定時螺釘鉤住定時撥板時，微動開關處于可釋放狀態。當凸輪轉動使開關撥板向前滑入凸輪凹邊時，下面微動開關頂桿彈出，觸點變位，接通第一區段，開始融霜。然后，凸輪繼續轉動，當開關撥板滑向凸輪另一凹邊時，上面微動開關頂桿彈出，觸點變位，發出第二區段信號。凸輪繼續轉動，當開關撥板被凸輪斜邊逼回前面一個凸邊時，上面微動開關頂桿被壓回，觸點復位。進入第三區段。最后，開關撥板被凸輪斜邊逼回最外層凸邊，下面微動開關頂桿被壓回，觸點復位，發融霜結束，系統復原信號。以后，微型同步電動機帶動定時盤和凸輪組繼續轉動，定時撥板脫口復位。當定時螺釘再度鉤住定時撥板時，進行下次融霜。

凸輪組由四片凸輪組成，在微型同步電動機帶動下2小時轉一圈，即每旋轉3°角相當于1分鐘。移動凸輪片，改變其邊長，便可調整各區段的時間。
