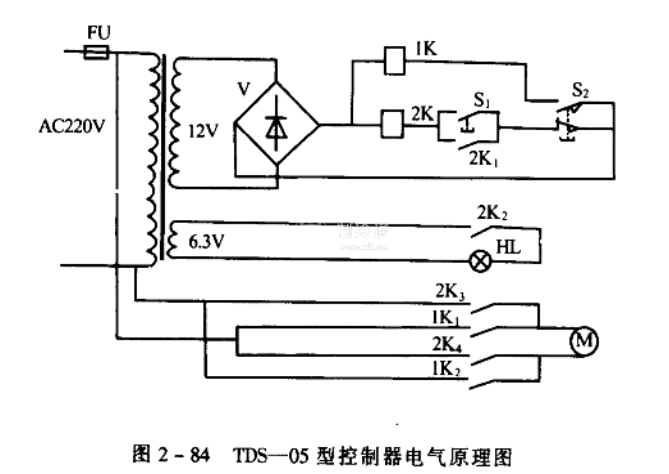

TDS-05型時間程序控制器無定時盤，由指令(手動或自動)接通微型同步電動機，直接帶動凸輪組撥動兩個微動開關控制融霜程序。為了使凸輪組復位歸零，增加了復位盤、變壓器、高靈敏繼電器和復位微動開關。電氣原理見圖2-84所示。

當按動融霜指令按鈕S?后，繼電器2K吸合，微型同步電動機通電，帶動凸輪組轉動，控制器工作，開始融霜。當融箱完畢后，為了使控制器復位歸零，微型同步電動機繼續運轉。等到復位盤邊緣上的刀口頂動復位電器開關S?時，繼電器2K釋放，1K吸合。電動機繼續轉動，等到復位頂桿使易復原時，繼電器1K釋放，微型同步電動機停止運轉，此時，控制器停在零位。下次接到指令后，融霜從此位置(零位)開始。由于凸輪組2小時轉一圈，所以，兩次融霜指令必須相隔兩小時以上。TDS-05型儀表蓋上設有指示燈，控制器工作時指示燈亮，復位歸零后指示燈滅。在指示燈亮?xí)r發第二次融霜指令，指令無效，也不保持指令。必須在指示燈不亮?xí)r發融霜指令才能有效。

TDS-05型指令融霜程序控制器的手動指令也可以用電氣指令來代替。電氣指令可直接加在按鈕開關S?的兩個焊有接線的接線柱上。采用電氣指令后，即可實現自動融霜。例如，TDS-05型時間程序控制器和微壓差控制器配合。當冷風機翅片管上霜層厚度增加到一定程度，冷風機進出口風壓差相應增大到一定值，微壓差控制器動作發出電氣訊號，指令TDS-05工作，進行自動融霜。
