1)輸入/輸出信號線，最好采用屏蔽電纜，并且注意一端接地。如無條件采用屏蔽電纜時，則輸入電纜、輸出電纜與電力電纜都要分開敷設，不能綁扎在一起。

2)輸入/輸出信號線采用多芯電纜時，備用芯線也要一端接地。可以擴大屏蔽作用，也可抑制芯線之間相互申擾和外部干擾。

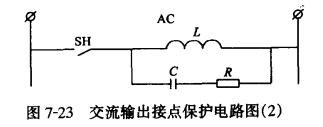

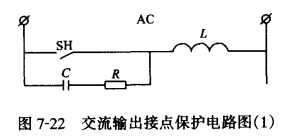

3)輸出接點連接交流線圈時，在接點兩端并聯一個RC吸收回路，如圖7-22所示。也可在電感線圈的兩端要并聯一個RC吸收回路，如圖7-23所示。

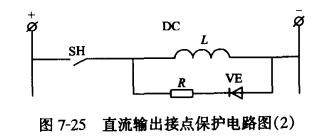

4)輸出接點連接直流線圈時，在線圈兩端并聯一個二極管吸收回路，如圖7-24、7-25所示。以吸收浪涌電壓，保護PLC的輸出接點。

功率1~2kW配置電阻、電容的經驗數據如下:

電阻(R)100~200Ω;

電容(C)一一0.1μF，對AC220V電源，電容耐壓)400V;對AC380V電源，電容耐壓>550V,

5)數字信號和模擬信號應分開電纜進行傳輸。模擬信號傳輸線宜采用雙芯屏蔽線，并盡量縮短1/0信號線的長度。

4.PLC機應有獨立的保護接地線，接地電阻不得大于10Ω。

5.冷庫用PLC機的安裝位置，一般都安裝在啟動柜中，要選擇PC密封性能好的PLC。要注意到PLC機四周保持有50mm凈空間，以確保有良好的通風環境。但應考慮周圍環境的影響。不要安裝在多塵、有油煙、有導電灰塵、有腐蝕性氣體、振動或潮濕的地方。
