PDS-1型信號采集和接線

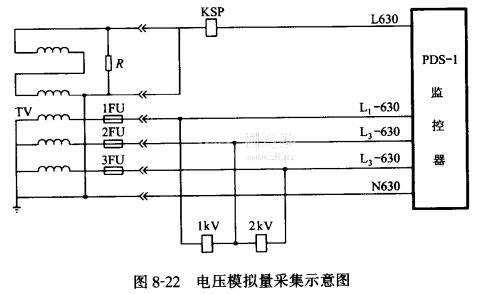

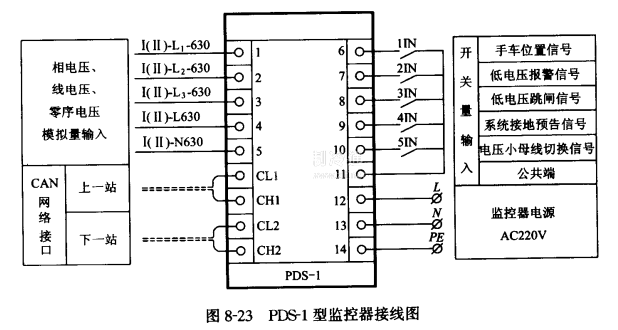

電壓流模擬量信號取自電壓互感器(TV)二次側。線電壓信號取L1-630,12-630, L.3-630三點。相電壓信號取L,-630,場-630,與-630,N630四點。零序電壓取自二次輔助線圈(開口三角)L630,N630兩點。如圖8-21~8-22所示。開關量輸入取自各保護繼電器無源干觸點。由各工程二次接線圖決定。監控器接線圖如圖8-23所示。

PDS-2型信號采集和接線

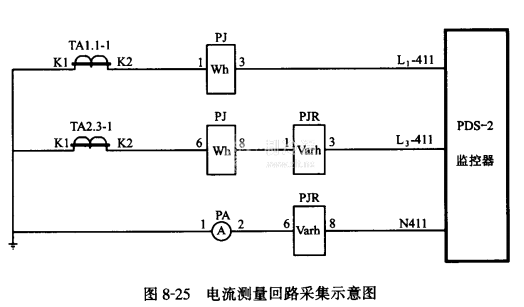

A.正常工作電流模擬量信號采集方法 正常工作電流最取自電源進線、出線、母聯回路中測里用的電流互感器((1 TA)二次側。可與有功電度表、無功電度表、電流表等申聯共用，其示意圖如圖8-24~8-25所示。

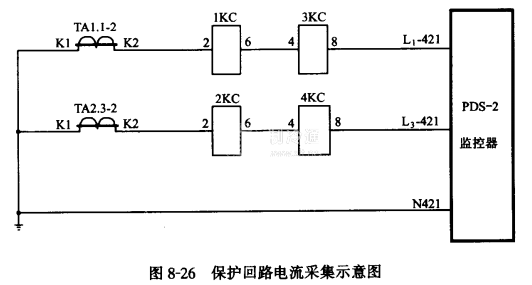

B.過電流和電流速斷電流盆取自電源進線、出線、母聯回路中繼電保護用的電流互感器(2TA)二次側。可與電流繼電器串聯共用，其接線圖如圖8-26所示。

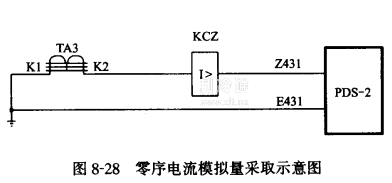

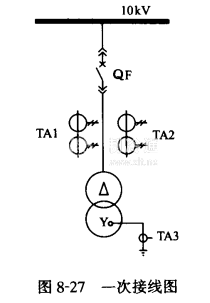

C.零序電流模擬量采取方法:零序電流模擬量取自零序電流互感器(3TA)二次側。可與零序電流繼電器(KCZ)串聯共用，其接線圖如圖8-27~8-28所示。

D.變壓器溫度模擬量采取方法

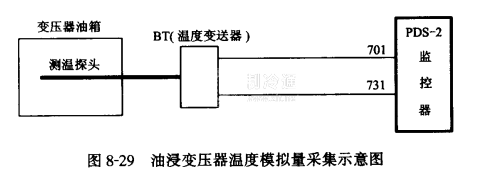

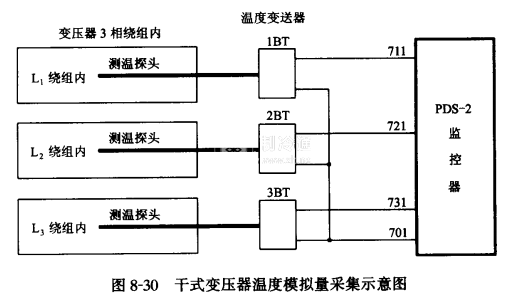

油浸式變壓器溫度模擬盆取自放在油箱內的感溫元件。干式變壓器溫度模擬量取自埋在L1,L2,L3三相繞組內的熱敏電阻或鉑熱電阻。測量溫度經變送器將溫度信號轉換為0~20mA直流信號提供給監控器。也可采用智能溫度變送器直接轉換為數字信號輸入監控器。不過目前智能溫度變送器價格較高。油浸式變壓器溫度信號采集如圖8-29所示。干式變壓器信號采集如圖8-30所示。

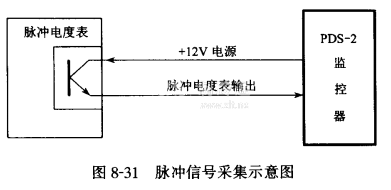

E.脈沖電度量信號采集:脈沖電度量信號輸出方式有三極管發射極輸出和光隔二次側輸出兩種，這里選擇光隔二次側輸出方式，如圖8-31所示。

F.遙信最的采集方法:開關量輸入取自各保護繼電器無源干觸點。編程模塊內有電流速斷、過電流、變壓器二次側單相接地、變壓器溫度超高、重瓦斯、輕瓦斯等繼電保護回路程序。由各工程二次接線圖決定。
