圖49-25為旁通能量調節閥的工作特性圖。如制冷裝置在低負荷9885.5 W,蒸發溫度必須下降至-23℃(點3)，為了使裝置在蒸發器吸熱量為9885.5W，仍能保持蒸發溫度不低于一15℃，就需要旁通調節閥旱在吸氣壓力降為0. 11MPa(表壓)時就已開啟，降為0.08 MPa時(-15℃)已有足夠開度，能回流一部分回氣，以補償因蒸發器熱負荷比壓縮機制冷量低于5815W所造成的回氣量不足。

從圖49-25也可看出旁通調節閥的調整方法，該閥的彈性元件(彈簧及波紋管等)已定，閥的開啟壓力決定于初始預緊力，在圖49-25上開啟壓力為0. 11 MPa,此位是視工況需要而可以加以調整的。

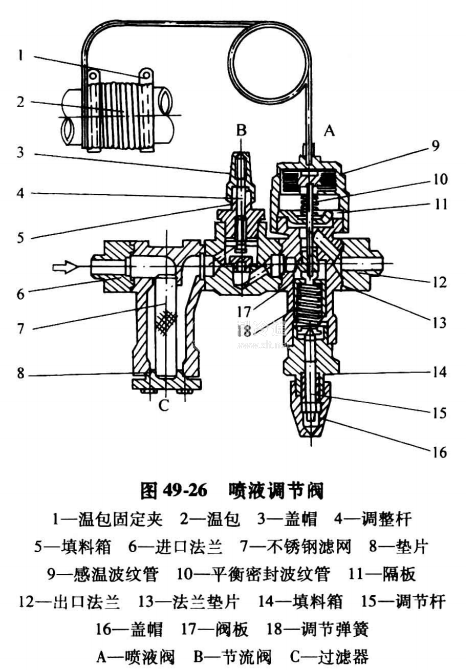

旁通能量調節閥常采用一只噴液閥，用來防止壓縮機排氣溫度過高，噴液調節閥的典型結構見圖49-26。它由噴液閥、節流閥、過濾器三部分組成，其關鍵部分為噴液閥。它的動作原理與熱力膨脹閥相似，似為了提高靈敏度，采用了螺線管狀溫包(整個溫包長約1. 8m)，全部繞在排氣管的外周，并用夾子固定。為防止噴液過多而引起液擊，噴液閥前設有手動節流閥B，工作時需先將手動節流閥調整好，以限制其最大噴液量。當排氣溫度超過給定值時，感溫機構中壓力增大，開啟節流閥，使一部分制冷劑液體流經它時節流降壓，進入吸氣管中蒸發吸熱，達到使排氣溫度下降的目的。

對于R12, R22噴射閥調定的開閥溫度為80℃，可調范圍為50~110℃;對R717調定溫度為100℃，可調范圍為80~135℃;，其波紋管最高耐11為1. 2MPa(表壓)，故噴液閥后面不允許裝截止閥，以免工作時此閥忘開，液體壓力將波紋管鼓破。最好噴液閥也裝一只電磁閥，保證只有壓縮機工作時，電磁閥才開，避免停機時將液體吸入吸氣管內。
